Whip Antenna
Znalazłem w sieci opis komercyjnej wielopasmowej anteny "Miracle Whip" do transceiverów QRP,a w zasadzie dla FT817. Ponieważ od niedawna testuję taki trx, a brakowało mi terenowej anteny, to ze względu na małe wymiary i uniwersalność tej anteny zdecydowałem się na dalsze poszukiwania w necie, aby wykonać jej domową kopię, ponieważ oryginalna kosztuje coś ok. 125 funtów.Mając świadomość, iż jest to w zasadzie sztuczne obciążenie trx-a, mimo wszystko zdecydowałem się na budowę tego malucha, uważając, iż przeznaczenie na wycieczki w teren i praca "portable" uzasadnia zainwestowanie trochę pracy. Pierwsza próba montażu ad hoc i podpięcia do FT817ND zaowocowała zupełnie niezłymi wynikami odbioru.

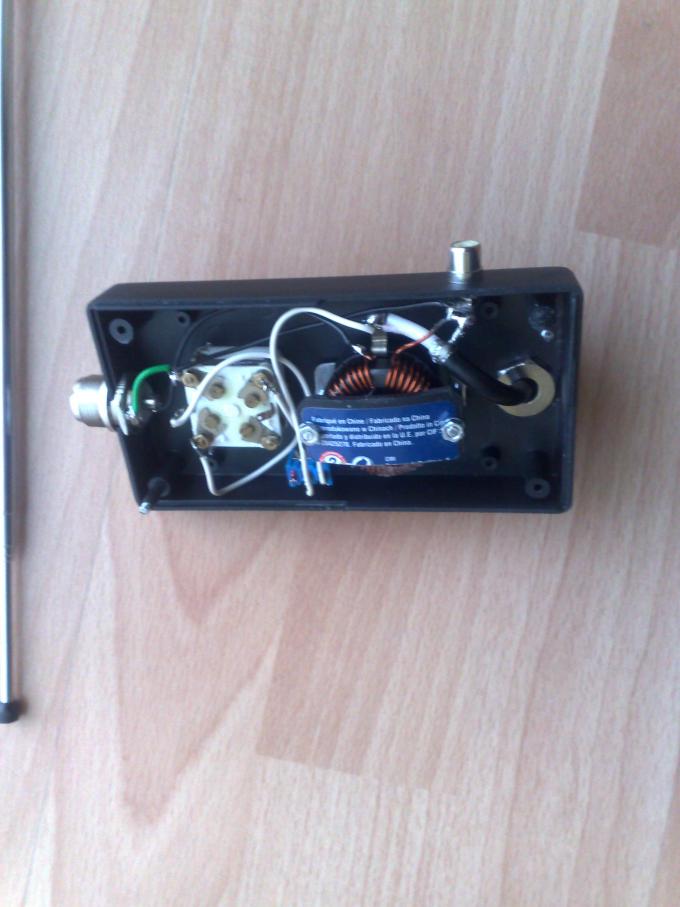

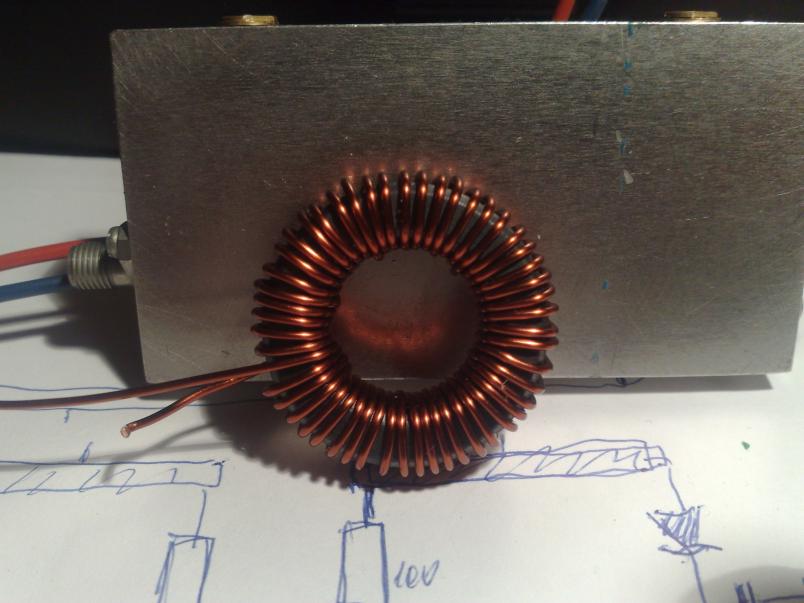

Podstawowym elementem tej anteny jest transformator na pierścieniowym rdzeniu ferrytowym lub proszkowym (amidon).

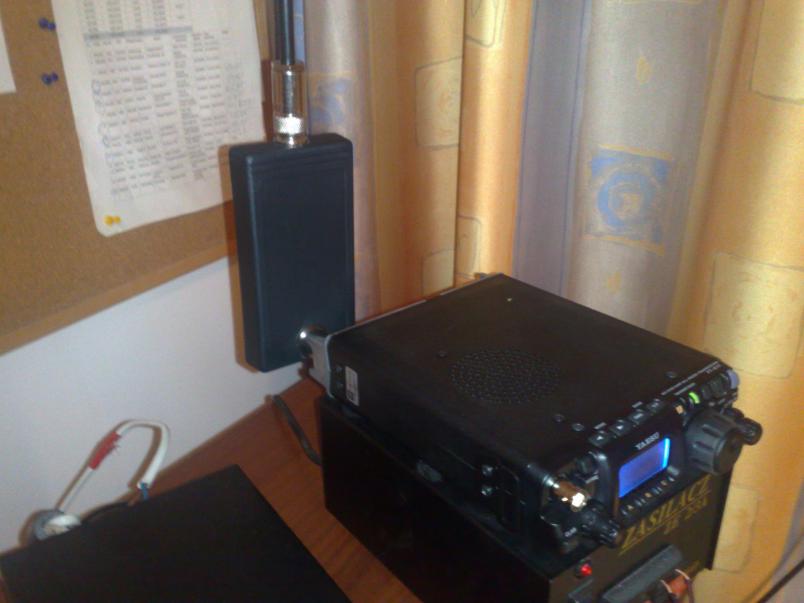

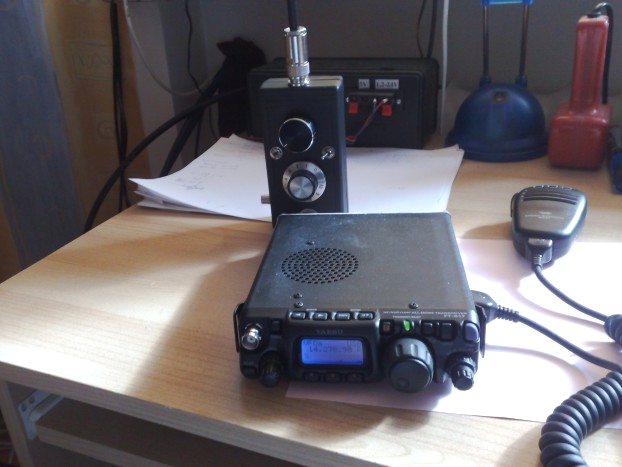

Odbiorczo, 817 -tka i ta antenka ustawione na biurku w pokoju, nie różniła się w zasadzie od mojego ICOMA i stacjonarnej anteny na dachu. Dało się też ustawiać SWR do akceptowanego przez 817-tkę poziomu - w zasadzie na wszystkich pasmach. Pierwsze próby nadawania z tej anteny powiodły się ! - jednak coś z niej wychodzi !! ( koledzy z Kwidzyna - przy nadawaniu z mojego pokoju coś tam odbierali). Następna próba była wykonana z tarasu mojego domu, na paśmie 7 MHz - stacja niemiecka odebrała mój znak - czyli nie jest tak zupełnie źle. Z dalszymi testami i modyfikacjami poczekam, aż zrobi się trochę cieplej.

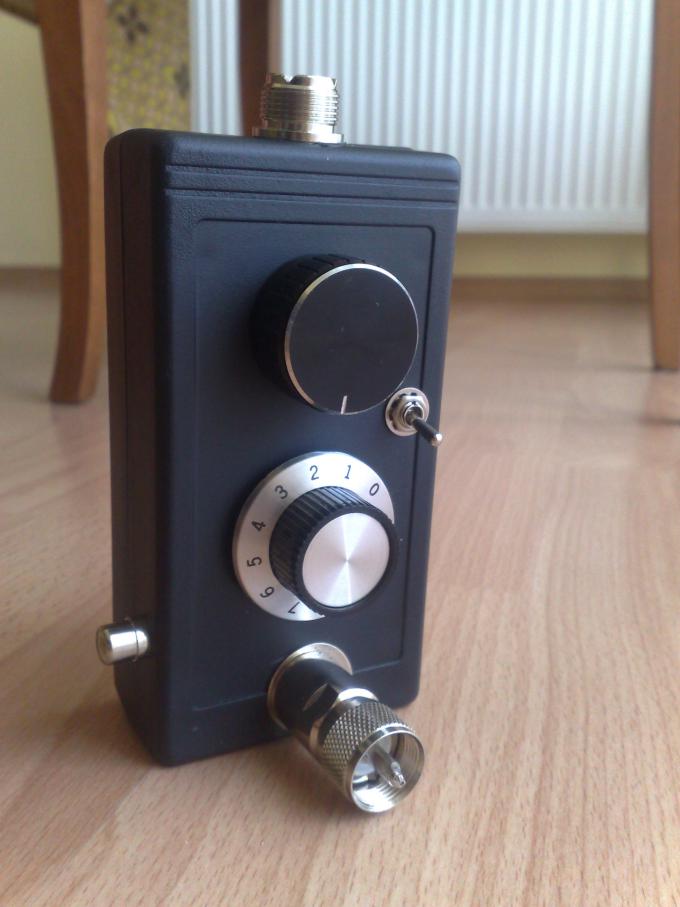

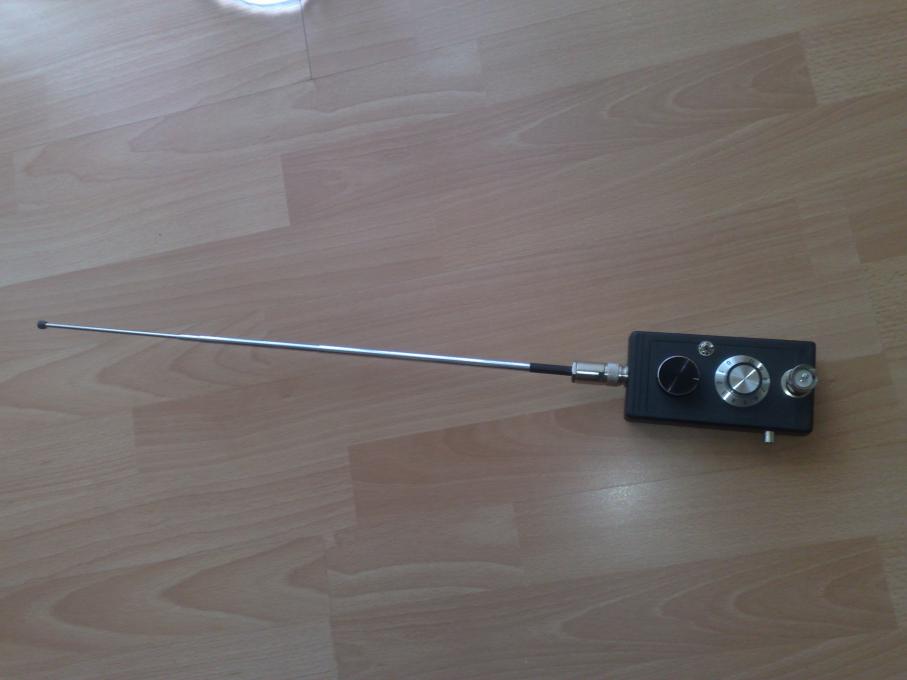

Parę fotek antenki
