Moje amatorskie wykonanie anteny Yagi na pasmo 23 cm
Antenę wykonałem w końcu po długich studiach w/g artykułu w DUBUS -DL6WU
oraz kalkulatora VK5DJ. Boom z dwóch 2m odcinków profilu aluminiowego 15mm.
Wymiary elementów anteny przyjąłem dokładnie takie, jak wylicza ten programik,
ponieważ sprawdziłem to z innymi programami opracowanymi w postaci arkuszy kalkulacyjnych,
a opartych o wyliczenia DL6WU, które można wykorzystać do weryfikacji wyników.
Zrobiłem symulację w 4NEC2 i wyszło mi, że ten powinno być ok.
Odstępstwem od "standardu" było to, że dyrektorki miały inną średnicę niż w artykule
oraz balun wykonałem nie z semirigidu (tak jak w opisach) ? bo go nie miałem, a z H155.
Wibrator ma taką długość jaką wylicza program.
Zrobiłem go z trochę grubszego miedzianego pręta fi 4,2mm ( wg teorii szerokopasmowość większa).
Innym odstępstwem od artykułu DL6WU był brak połączenia galwanicznego środka wibratora z boomem .
Korzyść z połączenia jest taka, że elektryczność statyczna jest odprowadzana poprzez boom (de facto wibrator jest uziemiony), nie jest to coś co przeczy logice, ponieważ w założeniu, połączenie boomu w środku elektrycznym wibratora, gdzie potencjał jest równy zero, nie w pływa na jego pracę. Po przemyśleniu, postanowiłem jednak nie łączyć wibratora z boomem, ponieważ, przy takim amatorskim nieprecyzyjnym wykonaniu wibratora oraz poprzez niepewny balun, a zatem niezbyt precyzyjnej transformacj impedancji i symetryzacji , środek elektryczny nie koniecznie będzie środkiem geometrycznym i wtedy mogą pojawić się niedopasowania i skrzywienie charakterystyki promieniowania anteny.
Decyzja była chyba słuszna, ponieważ i tak odpinam antenę na czas zagrożenia burzowego, a osiągi anteny i SWR=1 !!!! ( który został zmierzony porządnym przyrządem przez Sławka SP2WPY) są super.
Antena wyliczona na trochę wyższą częstotliwość niż wynika z pasma do dx, ze
względu na to, iż "gain" przesuwa się w dół, kiedy jest wilgoć.
Bardzo pomocny był artykuł DJ9YW,w wersji niemieckiej i angielskiej.
Te uwagi o wyższym "gainie" były zarówno w artykule DUBUS -DL6WU jak i w powyższym.
Pojawiło się parę problemów czysto mechanicznych po drodze tj. miejsce połączenie 2-ch odcinków profilu 15mm, wykonałem tak, aby nie "zgrubiać" boomu w miejscach gdzie są dyrektorki ( bo trzeba by korygować ich długość, a nie chciało mi się przeliczać), wykonałem połączenie z profilu aluminiowego "U" dopasowanego wymiarowo i wsuniętego w środek boomu, a następnie razem skręcanego z dodatkowymi nakładkami z wierzchu i na spodzie z blachy 1,5 mm ).

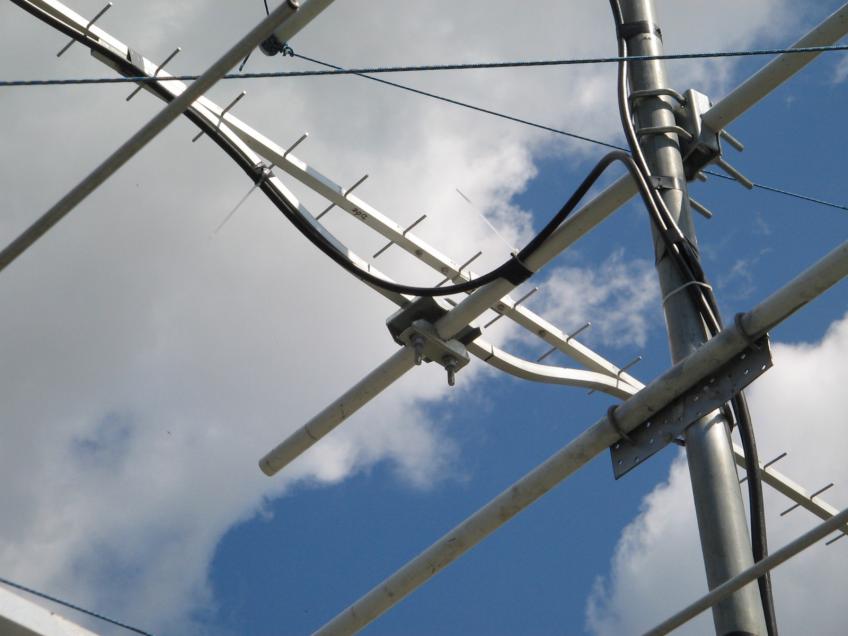

Ponadto wykonałem podparcie witkiego w sumie łączonego boomu poprzez wygięcie kawałka takiego samego kształtownika co boom, co usztywniło go i wzmocniło.

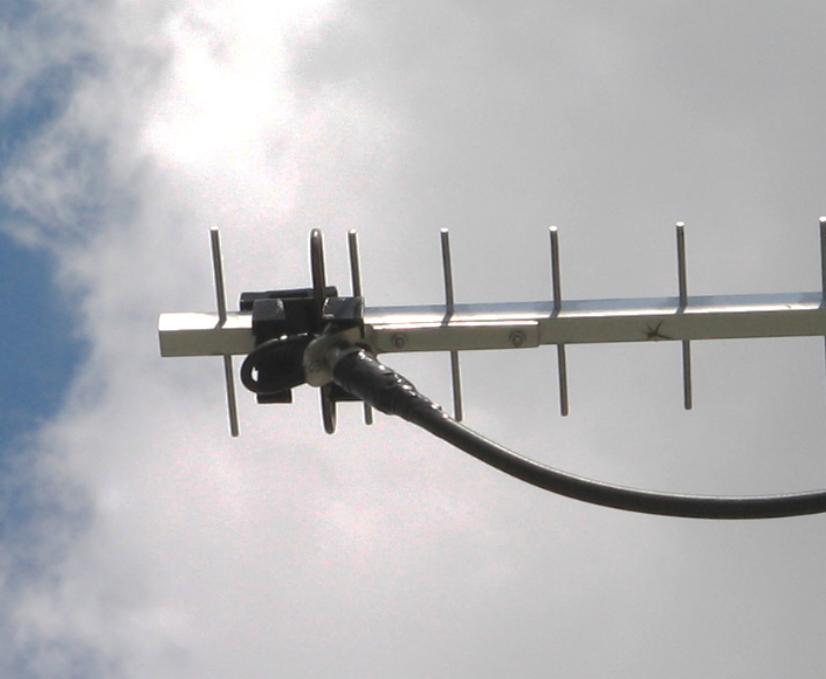

Zamocowanie wibratora zrobiłem podobne jak zaleca w swoim artykule DL6WU.
Zamocowanie do boomu direktorków miało być na wcisk do w otwory , ale w końcu wstawiłem krótkie śrubki M3 dociskające pręt dyrektora w środku boomu.
Próby "zapunktowania" direktorków na cieniutkim boomie nie wypadły zadowalająco, lub wbijania w boom specjalnym rurkowym pobijakiem (tak jak to wyczytałem w którymś artykule) - to porażka !
Co do malowania - to malowałem farbą "Nobichrom" ( taką z aluminowym proszkiem)
tylko miejsca przechodzenia direktorów przez boom oraz śrubki M3, które dociskają te elementy.
Lakierem bezbarwnym w sprayu pomalowałem wibrator i połączenia lutowane do gniazda.

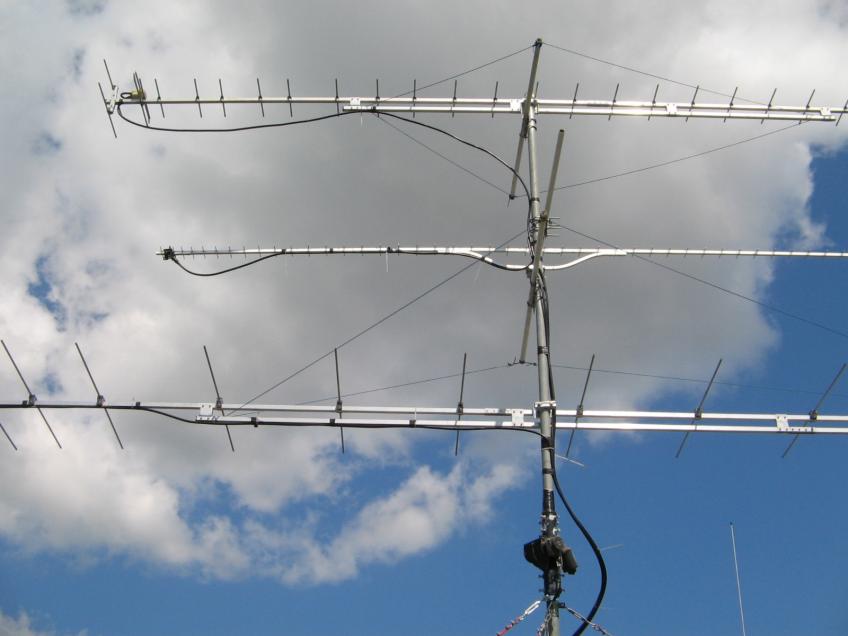

Antenę pierwotnie zamontowałem na maszcie, w środku pomiędzy ant. na 2m i na 70cm, a potem na szczycie masztu.
Trochę zdjęć anteny w Galerii "Zdjęcia"
