Dalej bawiłem się z poprawianiem mojej wcześniej wykonanej anteny na 23 cm.
Wymieniłem rurę masztu z aluminiowej na stalową , licząc na to, iż stalowa nie pozwoli na takie bujanie się anteny jak poprzednio. Dorobiłem możliwość zmiany elewacji, poprzez zamontowanie siłownika od anteny satelitarnej.

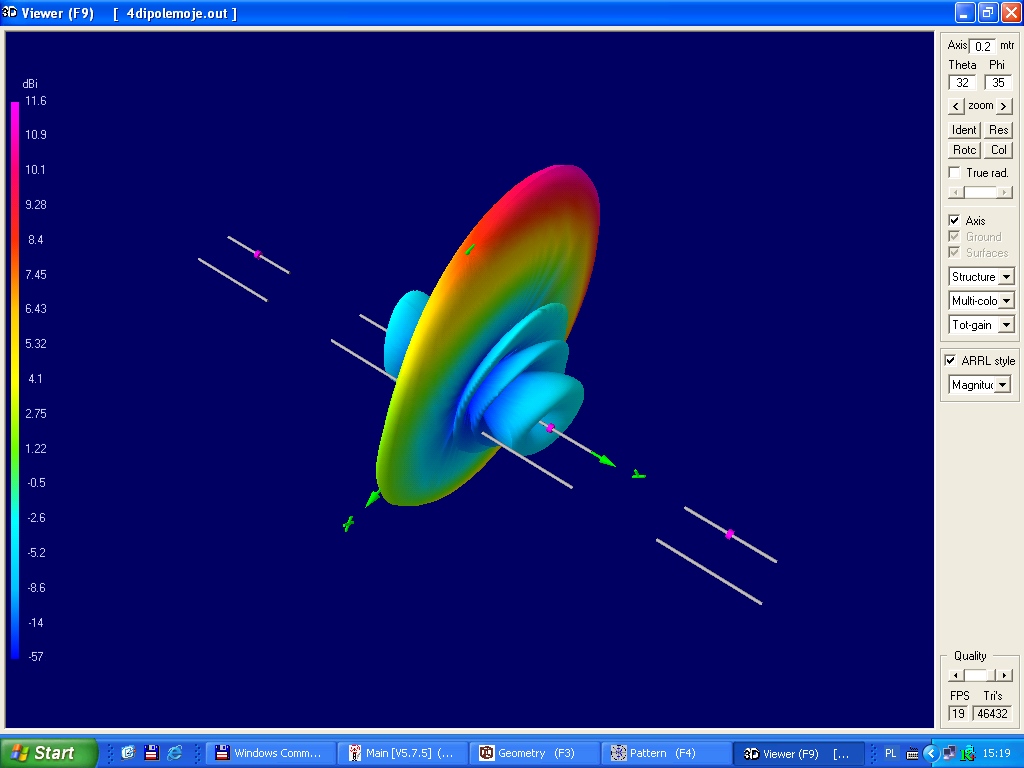

Miałem taki siłownik w piwnicy wraz ze sterownikiem. Nie wymieniłem obrotu na porządniejszy, bo nie miałem tyle kasy, ile trzeba na nowy. Wcześniej przeprowadziłem ze Sławkiem SP2WPY z Gdańska próby łączności na samych oświetlaczach w dwu wersjach: 4 dipolki oraz "Amos antena- czyli zmodyfikowana antena Franklina".
Po zamontowaniu "Amosa" do paraboli przeprowadziłem, również ze Sławkiem. łączności testowe.

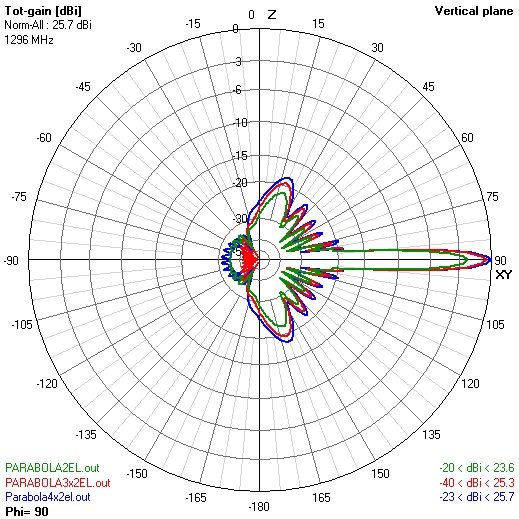

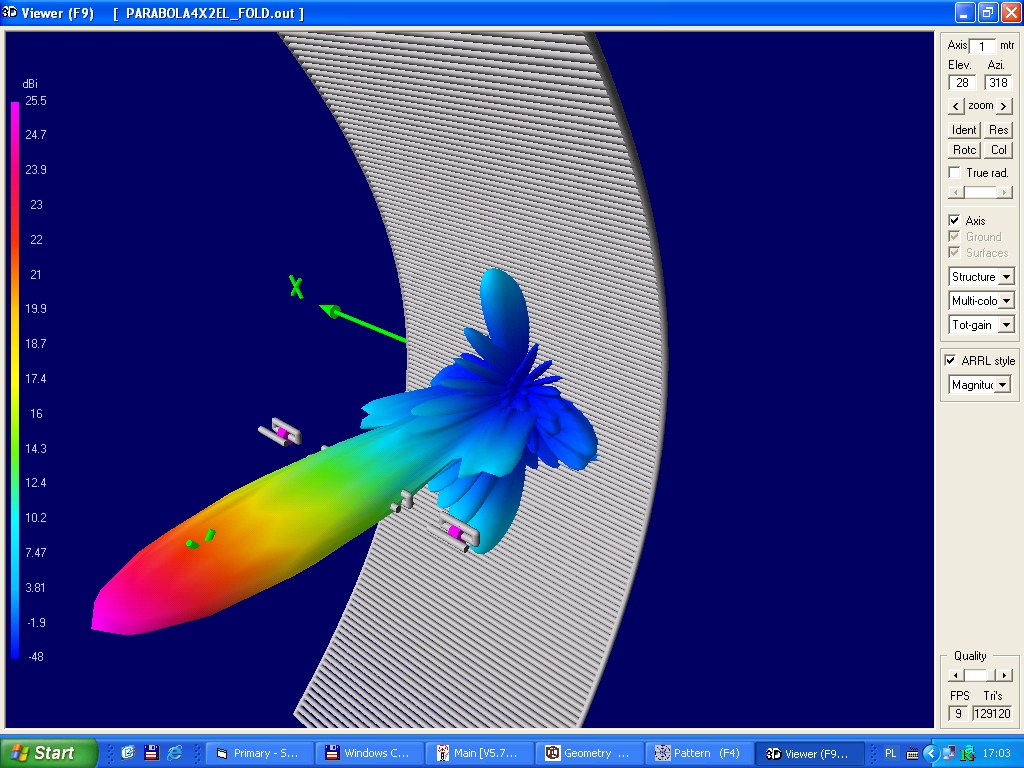

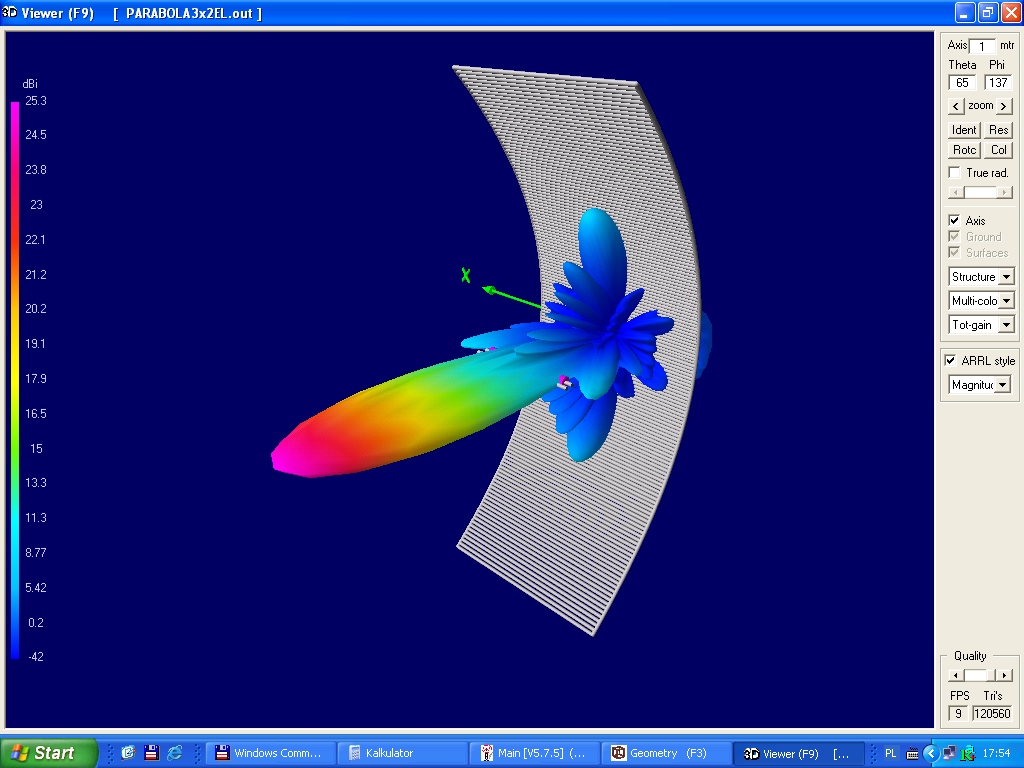

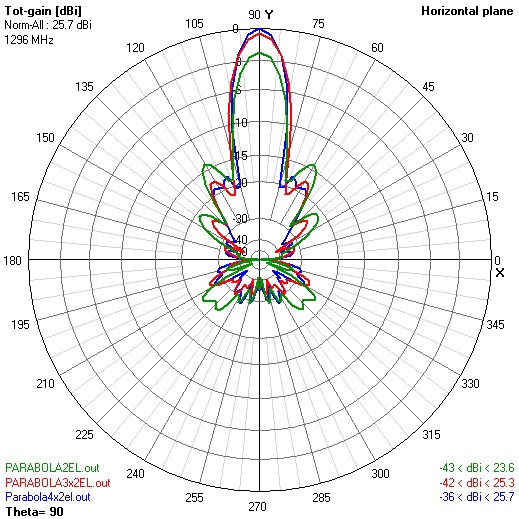

Nie miałem żadnej możliwości pomiarów anteny, opierałem się tylko na symulacjach przeprowadzonych za pomocą programu "4nec2", zarówno przy wymiarowaniu oświetlaczy, jak i przy całej antenie. Próby w/g Słwka wypadły pomyślnie, ponieważ jego zdaniem antena "parabola" w teście porównawczym z Yagą 43 el, wypadała znacznie lepiej, tj. w/g Sławka ok 2 S - czyli o ok 5dB. Dzisiaj, w NAC testach przeprowadziłem na niej łączności w podłych warunkach propagacyjnych z kilkoma stacjami tj. SP4MPB, SM7LCB, SK7MW. Raporty nie były rewelacyjne, ale warunki też bardzo słabe, co śledziłem na ON4KST czacie.
Zatem antena jest wykonana, zainstalowana i pracuje !!!
( jeszcze nie do końca tak jak bym chciał i jak wynikało z założeń
- problem z oświetlaczem, za cieniutki i wiotki maszt, słaby rotator-
mam jednak nadzieję się z tymi problemikami uporać w najbliższym czasie)
W dniu 21.04.09 zrobiłem na niej kilka łączności:
SK7MW JO65mj - 425km
SM7LCB JO86gh - 326km
SM7GEP JO77ip - 512 km
SM7DTE jo75cn - 368 km
no i najważniejsze łączności: ze Sławkiem SP2WPY - JO94fl Gdańsk, dzięki pomocy którego mogłem wykonać pierwsze praktyczne testy tej anteny.
Dane: Częstotliwość - 1296MHz
Wysokość - 2,6 m
Szerokość 1 m
Szkielet - dwa profile aluminiowe kwadrat 20x20 mm o długości 3m
Pow. reflektora -pręty aluminiowe fi 3mm dł.1m, rozmieszczone poziomo co 18 mm
Zysk ok - 25dBi

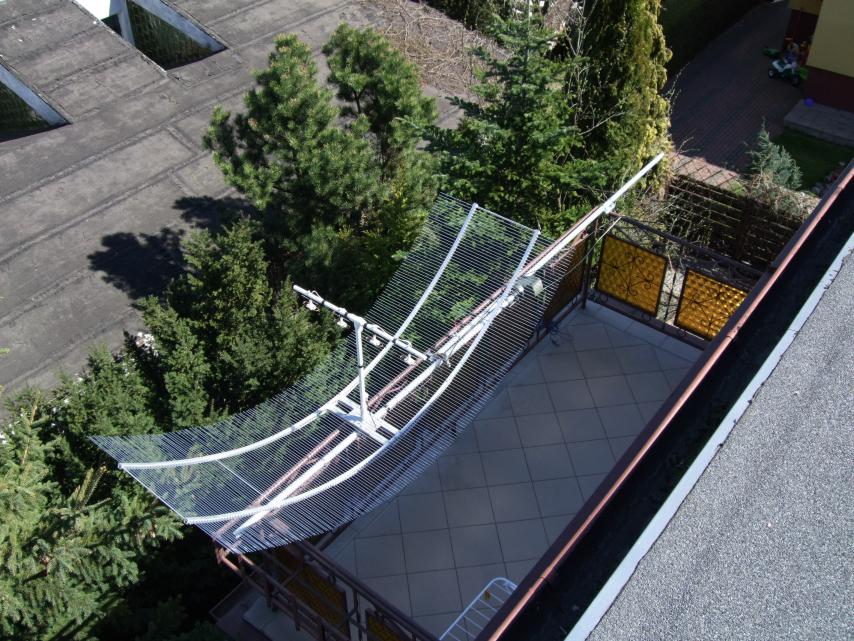

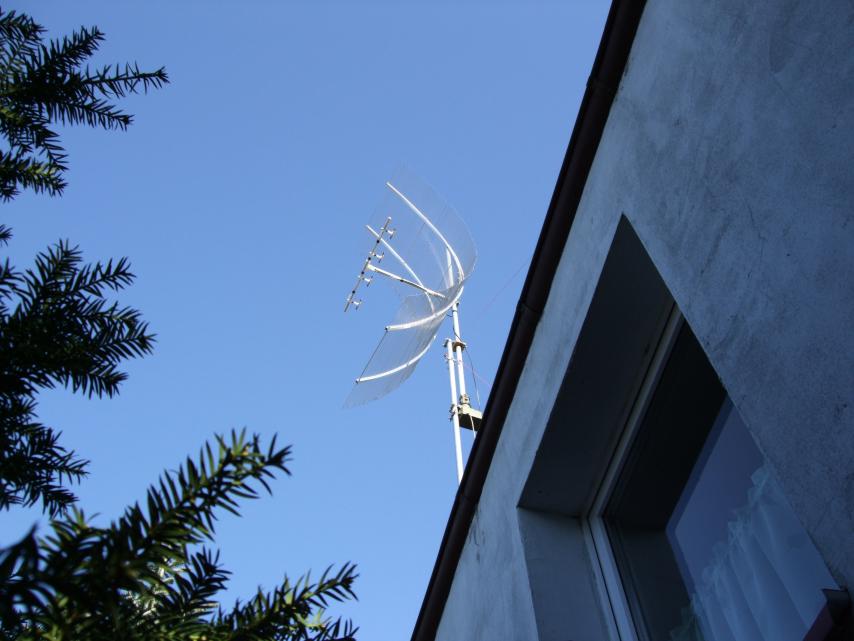

Niżej kilka fotek tej anteny:
