PRZEKAŹNIK HF3 -DLA MNIE REWELACJA !!!
Podczas przeszukiwania Internetu w celu znalezienia tanich przekaźników koncentrycznych, znalazłem wzmiankę, iż firma TYCO Electronics udostępniła informację o nowych, rewelacyjnych, miniaturowych przekaźnikach w cz. nowej serii AXICOM HF3 xxS oraz HF6.
Do tej pory nie było na rynku tego typu przekaźników o impedancji 50 Ohm i mogących pracować do 3GHz lub 6 GHz oraz przenosić moc ? UWAGA !!!! do 50 i 150 W, do montażu powierzchniowego (SMD). Można było kupić tej wielkości przekaźniki firmy Omron, pracujące w zakresie częstotliwości 1-2 GHz, lecz tylko do 10 W mocy. Tu link do PDF z szczegółami technicznymi. http://relays.tycoelectronics.com/axicom/
Na razie nie znalazłem żadnej hurtowni w Europie która te przekaźniki rozprowadza, ale po moim bezpośrednim skontaktowaniu się z firmą TYCO Electronics, liczę, iż takie informacje zostaną mi dość szybko przekazane, co niezwłocznie udostępnię.
Powinien to być to doskonały przekaźnik dla nas krótkofalowców, wykonujących własne konstrukcje i sprzęt do łączności na pasma 1,2GHz i 2,4 GHz, dopasowany do mocy większości urządzeń krótkofalarskich np. do sterowania przedwzmacniaczem antenowym oraz wzmacniaczem mocy. Co do parametrów takich jak SWR, straty , separacja, moc pobierana etc to wg materiałów firmowych powinien to być doskonały produkt.
Jest to alternatywa w niższych pasmach mikrofalowych dla bardzo drogich przekaźników koncentrycznych, które co prawda mogą pracować z dużymi mocami i do 18 GHz, ale cena dla przeciętnego radioamatora jest zaporowa, a parametry nadmiarowe. Ponadto są to przekaźniki o dość sporych rozmiarach. Zupełnie nowe możliwości otwierają się dla układów przełączania filtrów pasmowych czy innych układów przełączających obwody w.cz.( lepsze rozwiązanie niż przełączniki na tranzystorach czy diodach).
Przekaźniki TYCO Electronics w/w serii powinny być doskonałą alternatywa dla radioamatorów w obwodach w.cz. gdzie wchodzi w grę możliwość zmieszczenia na płytce obwodów w.cz i jednocześnie układów przełączających (vox wcz, sekwencery itd.)
DOSTAŁEM TAKIE PRZEKAŹNIKI !!

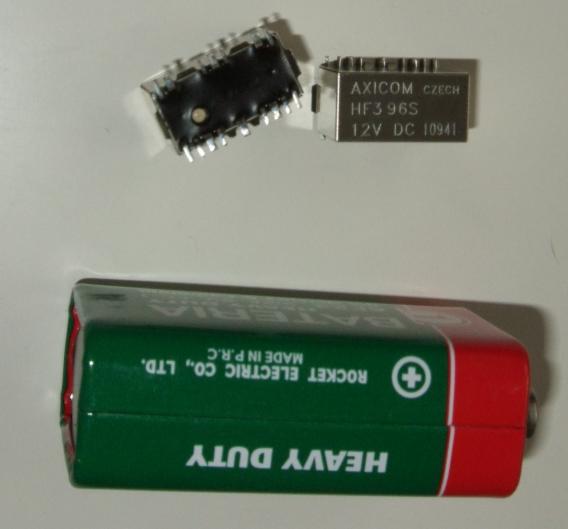

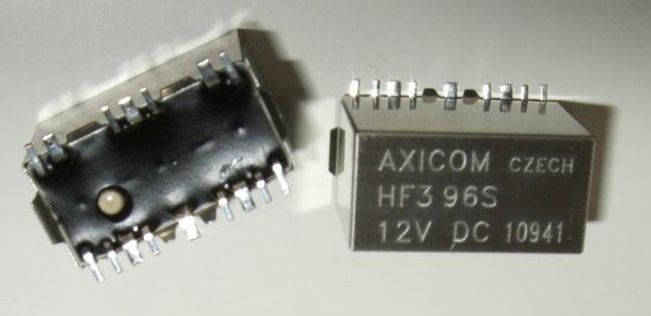

Dzięki uprzejmości Pana Werner Johler z firmy TYCO Electronics i z jego inicjatywy dostałem kilka tych fajnych miniaturowych przekaźników w cz. z nowej serii AXICOM HF3 xxS.
Zastosowanie i płytki drukowane do tych przekaźników, po paru latach znalazłem na stronie W6PQL - tu link.
Sama strona W6PQL jest też bardzo interesująca i zawiera masę różnych materiałów o urządzeniach VHF i UHF
