SAT FINDER - Co to jest ?
Nabyłem ostatnio coś takiego jak- wskaźnik do ustawiania anten satelitarnych tzw. SAT FINDER i jak zwykle zacząłem poszukiwania w Internecie materiałów związanych z jego ewentualnym zastosowaniem w jakichkolwiek konstrukcjach krótkofalarskich .
W efekcie, trafiłem na kilka stron o tematyce radioastronomicznej, gdzie w połączeniu z konwerterami SAT LNB , SAT FINDER znalazł zastosowanie.Na stronach tych podano kilka przykładów jak w najprostszy sposób zacząć zabawę z radioastronomią przy minimalnych nakładach. I tak, jedną z najprostszych możliwości jest zabawa na paśmie 10GHz i zastosowanie zwykłego LNB od zestawów telewizji satelitarnej ( koszt min- 25 zł) właśnie jako prostego detektora - miernika siły sygnału radiowego do ustawiania anten satelitarnych, czyli tzw. SAT FINDERA ( koszt od 15 do 20zł). Sat Finder tak naprawdę to szerokopasmowy wzmacniacz z detektorem diodowym, który odbiera sygnały radiowe w przedziale 1- 2 GHz. Maksimum sygnału wskazywane jest na wskaźniku wychyłowym oraz sygnalizowane dźwiękiem przez tzw "buzzer". Pierwszą modyfikacją jaką można zrobić to dolutowanie dwu przewodów do zasilania wskaźnika, poprzez zasilacz lub baterie ( wskazany jest także wpięty szeregowo dławik).
Następną modyfikacją jest zamontowanie gniazda BNC i podpięcie w miejsce "buzzera", z zastosowaniem dwu oporników jako dzielnik napięcia , co pozwoli na dopasowanie - wyprowadzenie sygnału analogowego do miernika napięcia lub przetwornika A/D.
Do zabawy w radioastronomię potrzebny będzie także talerz od anteny satelitarnej ( koszt ok 50 zł) i jego odpowiednie zamocowanie. Jeżeli wykonamy sobie odpowiednią postawę - czyli bardzo prosty tzw ?Polar Mount?, aby nadążać za obiektem kosmicznym - to mamy komplet radioastronomiczny np. do obserwacji aktywności słońca. Pytanie, co zrobić, aby rejestrować poziomy napięcia, które w efekcie niewielkich i prostych przeróbek otrzymamy z SAT FINDERA ?
Możemy np. mierzyć miernikiem uniwersalnym ( (koszt 10 zł) i odczyty zapisywać co określony czas w tabeli, co może być trochę absorbujące. Przy niewielkim nakładzie pracy możemy wykonać bardzo prosty przetwornik analogowo cyfrowy i dane przesyłać do PC-ta ,gdzie darmowe i fajne oprogramowanie do akwizycji danych np. SKY PIPE II będzie we wskazanych okresach czasu, rejestrowało wartości otrzymane z SAT FINDERA. No i w taki prosty sposób jesteśmy za ok. 200 zł posiadaczami obserwatorium radioastronomicznego.
W linkach które podaje poniżej są wszystkie wskazówki i informacje potrzebne do powyższej zabawy.
Jak nam się zabawa w radioastronomię znudzi to oczywiście, można pokusić się o znalezienie dla SAT FINDESRA i LNB innych zastosowań ( np. można skorzystać z opisów sposobów wykorzystania LNB do celów krótkofalarskich z linków na mojej stronie). Jeśli w wypadku LNB jest tam masa ciekawych propozycji oraz części w.cz. do zagospodarowania , to i SAT FINDER może być w najprostszym przypadku także źródłem kilku użytecznych części lub podstawą do wykonania ciekawych prostych przyrządów - wskaźników.

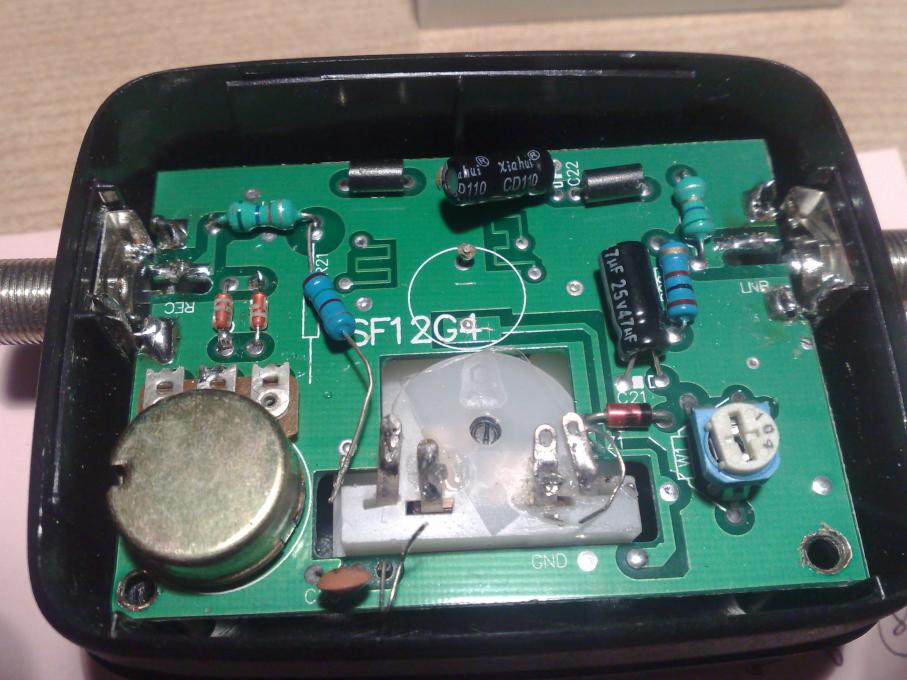

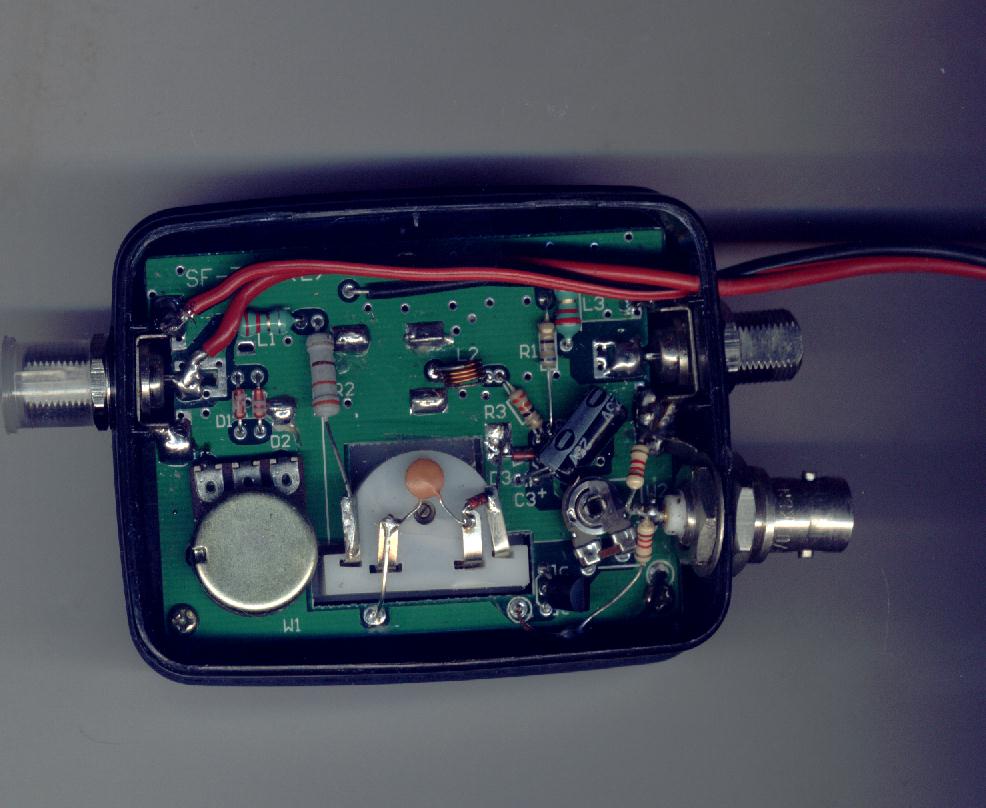

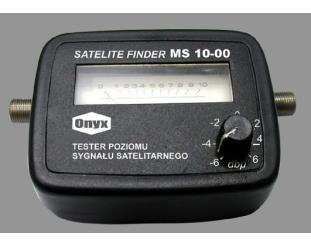

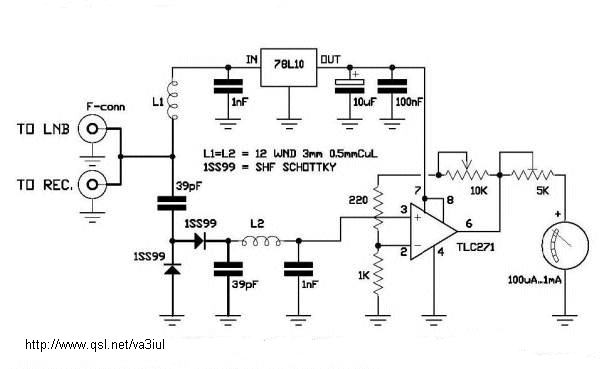

Znalazłem w necie schemat SAT FINDERA, ale jestem pewien że schemat poniższy raczej dotyczy SF do samodzielnego wykonania.
Sam wskaźnik wychyłowy możemy użyć do różnych konstrukcji krótkofalarskich, tam gdzie potrzeba takiego wskaźnika np. w zasilaczu, prostym mierniku itd.
Jak chcielibyśmy kupić taki wskaźniczek np. na "allegro" to najmniejszy koszt jest koło 6-10 zł ( i nie będzie taki precyzyjny). Można pokusić się także o przerobienie SAT FINDERA np. na miernik natężenia pola elektromagnetycznego lub inny wskaźnik w.cz .
Nie wspominam tu o używaniu SAT FINDERA do jego podstawowej roli do ustawiania anteny satelitarnej we własnym domu, czy pomocy sąsiadowi.
Czyli inwestycja kilkudziesięciu złotych w LNB i SAT FINDER na pewno nam się zwróci.
Po polsku opis szkolnego zestawu
http://www.zfo.umcs.lublin.pl/php1/rt3.pdf

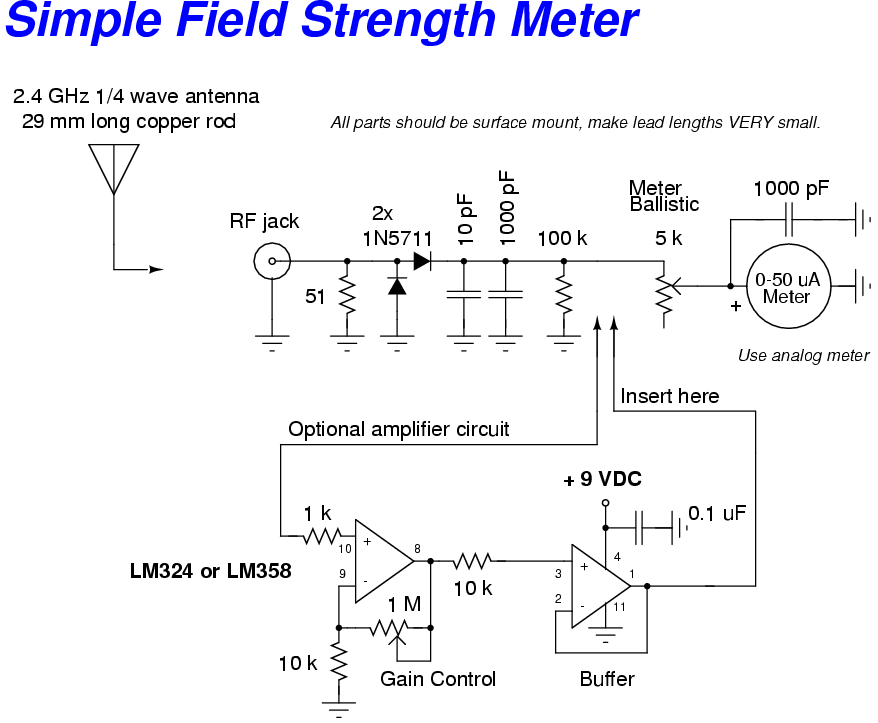

Schemat - miernik poziomu pola EM
http://www.qsl.net/n9zia/wireless/pics/fs_meter.png
Prosty zestaw bez niesamowitej techniki
http://www.setileague.org/articles/lbt.pdf
"Lucie" radioteleskop
http://nicolas.dupontbloch.free.fr/scope-lucie.htm
Najprostszy zestaw z art. z paroma linkami
Najlepszy artykuł .- opis jak rozpocząć ? fajny opis Sat Findera i zdjęcia
