SWR- Pomiary

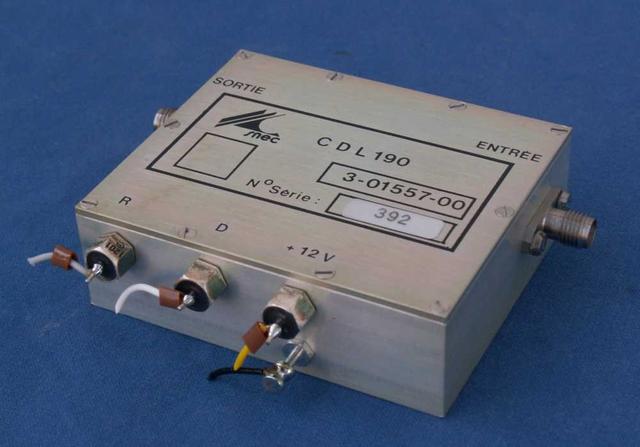

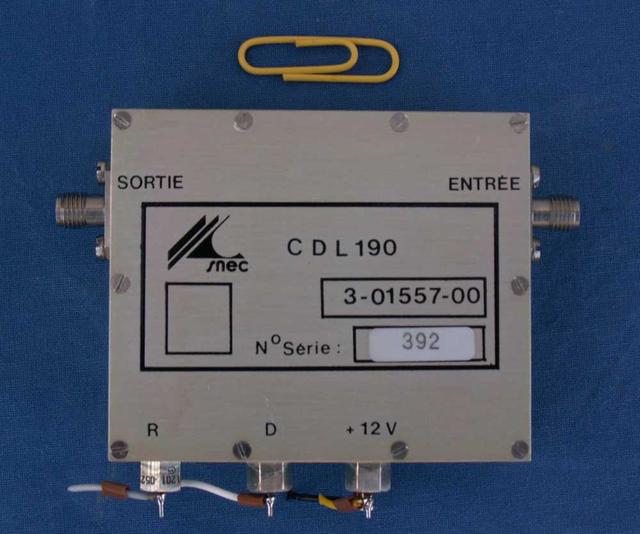

Kupiłem ostatnio takie cacko - moduł prawdopodobnie miernika SWR który powinien pracować w zakresie 100MHz - 5GHz.
W podanych przez sprzedawcę założeniach:
" aby podwyższyć precyzję pomiaru w podzespole zamontowano mostek sparowanych diod, w którym jedna pracuje jako detektor w.cz. a druga
zasilana jest tym samym napięciem polaryzacyjnym i daje jedynie sygnał odniesienia do układu kompensacji"
"w urządzeniu zastosowano wstępną polaryzację diody napięciem stałym tak, aby uzyskać wysoką czułość od bardzo małych poziomów mocy."

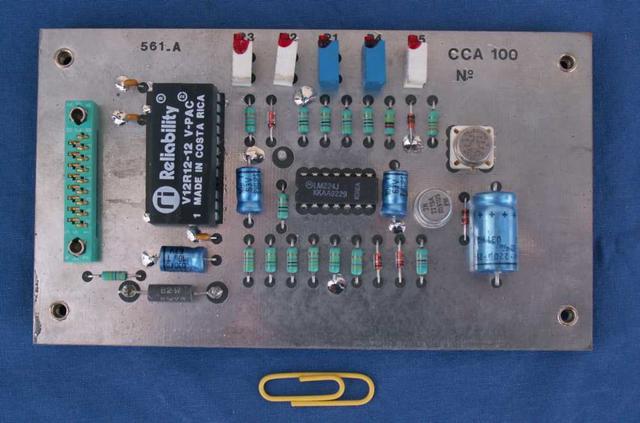

Wraz z reflektometrem otrzymałem płytkę mostka która współpracowała z tym reflektometrem.
Urządzenie posiadało dwa zakresy mocy padającej i odbitej.
Płytka jest wykonana na układzie LM224. Standard złącz SMA.

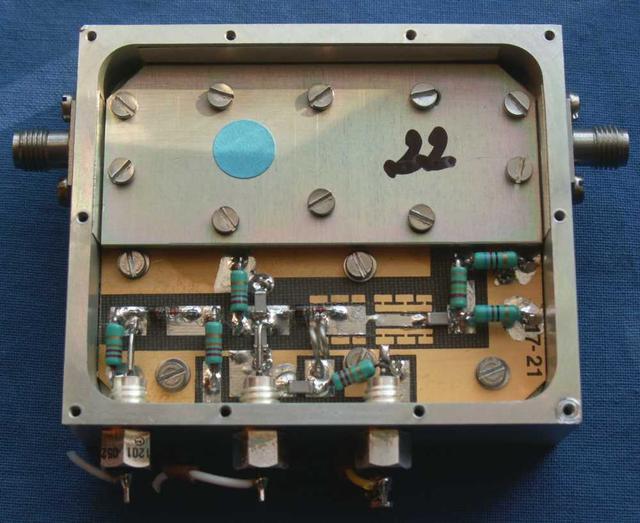

Po zdjęciu płytki osłaniającej linię pomiarową (i dopasowującą impedancję) widać, iż jest to jednokierunkowy "coupler" ,
a nie typowy układ SWR, jaki jest najprostszy do wykonania z tzw. "bidirectional coupler".
Zdjęcia powyższe uzyskane ze strony sprzedawcy firmy DW_RADIO.

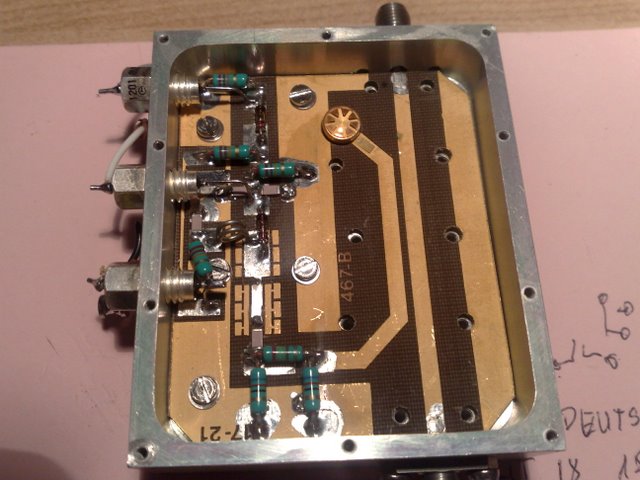

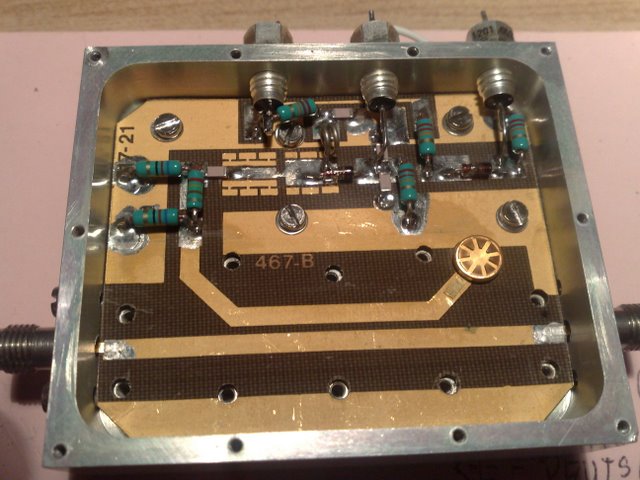

A to moje zdjęcia po zdjęciu pokrywek.
Ponieważ grozi mi samodzielne wykonania miernika, od dłuższego czasu zbierałem z netu to co się da zebrać na temat mierników SWR i ich samodzielnego wykonania.
Linki :
2.4 GHz RF Power Meter / SWR Meter http://www.qsl.net/n9zia/wireless/pwr-mtr-pics.html
Direction Coupler for SWR measurements http://www.webx.dk/oz2cpu/radios/dir-coup.htm
A Wifi (V)SWR Meter to build yourself http://pe2er.nl/wifiswr/
Return Loss Bridge for the Radio Amateur http://www.qsl.net/n9zia/rlb/index.html
Strona z projektami homebrew w tym SWR http://www.sm0vpo.com/
m12. RF power- and VSWR-meters http://www.noding.com/la8ak/m12.htm
SWR 100kHz - 2.5GHz / Power meter 1 - 500 Mhz po rosyjsku - fajny http://forum.vhfdx.ru/izmeritelnaya-apparatura/swr-100khz-2-5ghz-power-meter-1-500-mhz/msg18850/#msg18850
SWR Bridge 1 to 1000 Mhz http://www.webx.dk/oz2cpu/radios/swr-bridge.htm
The SWR meter http://www.g4nsj.co.uk/swr.shtml
Wideband SWR meter http://ludens.cl/Electron/swr/swr.html
Simple 2.4 GHz SWR Meter http://www.qsl.net/n9zia/24swr/index.html
Geräte-Projekte http://www.db7bn.de/pr_geraete.php#swr
Being able to measure VSWR at UHF and microwave http://www.w1ghz.org/QEX/A_UHF+_VSWR_Bridge.pdf
The directional couplers offered by Mini-Circuits http://www.minicircuits.com/pages/pdfs/coup7-2.pdf
PSV Metr OK1UGA http://ok1uga.nagano.cz/psv_metr.htm
SWR by Honza OK1TIC http://ok1tic.nagano.cz/?download=uWave%20PSV%20metr_EN.pdf
Opisany reflektometr według opisu SP6LB www.sp5jnw.sem.pl/konstrukcje/swrvhfhtm/swrvhf.pdf
Reflektometr który będzie budowany przez SP2IPT - link od Kuby http://www.ok2kkw.com/00003016/semirigidy/smerova_vazba.htm
RF power measurments http://emc.toprudder.com/power_meter_notes.pdf
Kilka plików PDF dotyczących pomiarów SWR, które kiedyś pobrałem z internetu,
ale nie jestem w stanie zlokalizować stron z których pochodzą - za co przepraszam autorów.
Jednakże chyba warto je tu przywołać:
1==, 2==, 3==, 4==, 5==, 6==, 7==, 8==.
