My "Cylindrical Parabola" - Project
Copyright © 2005 by
"sp2ipk"
All Rightreserved
sp2ipk@wp.pl
"sp2ipk"
All Rightreserved
sp2ipk@wp.pl
 |
This picture was my inspiration
to make cylindrical
parabolas antenna
-------------------->>>
to make cylindrical
parabolas antenna
-------------------->>>
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
Założenia :
Czestotliwość - 1296MHz
Wysokość - 2,6 m
Szerokość 1 m
Szkielet - dwa profile aluminiowe kwadrat
20x20 mm od ługości 3m

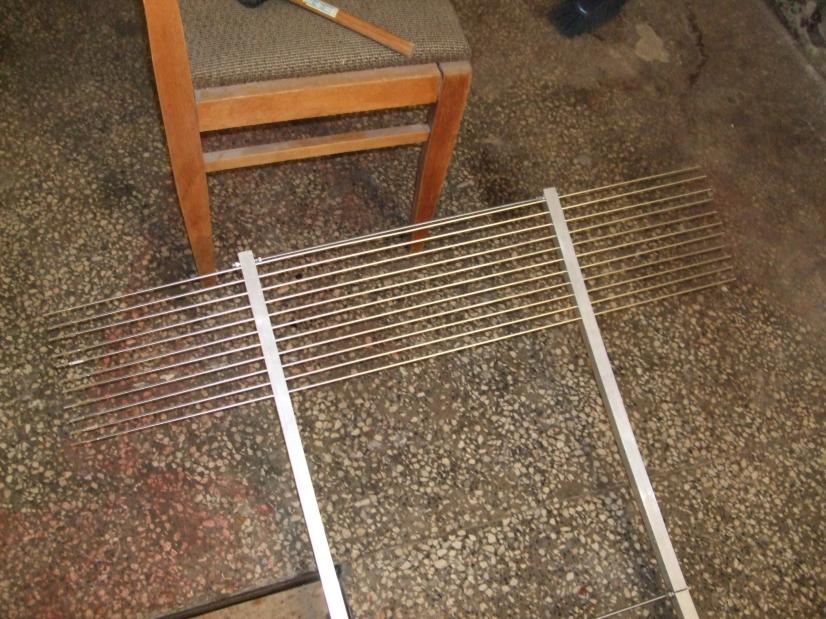

Pow. reflektora -pręty aluminiowe fi 3mm dł 1m
rozmieszczone poziomo co 18 mm
Zysk ok - 25dBi
Czestotliwość - 1296MHz
Wysokość - 2,6 m
Szerokość 1 m
Szkielet - dwa profile aluminiowe kwadrat
20x20 mm od ługości 3m
Pow. reflektora -pręty aluminiowe fi 3mm dł 1m
rozmieszczone poziomo co 18 mm
Zysk ok - 25dBi
Zalety:
- proste wykonanie
- niski koszt
- duży zysk dB
Wady:
- tylko polaryzacja pozioma
- proste wykonanie
- niski koszt
- duży zysk dB
Wady:
- tylko polaryzacja pozioma
WYKONANIE
Adventages :
-simple to make
-low costs
-fine gain dB
Disadventiges
-only horizontal
polarisation
-simple to make
-low costs
-fine gain dB
Disadventiges
-only horizontal
polarisation
|
|
|

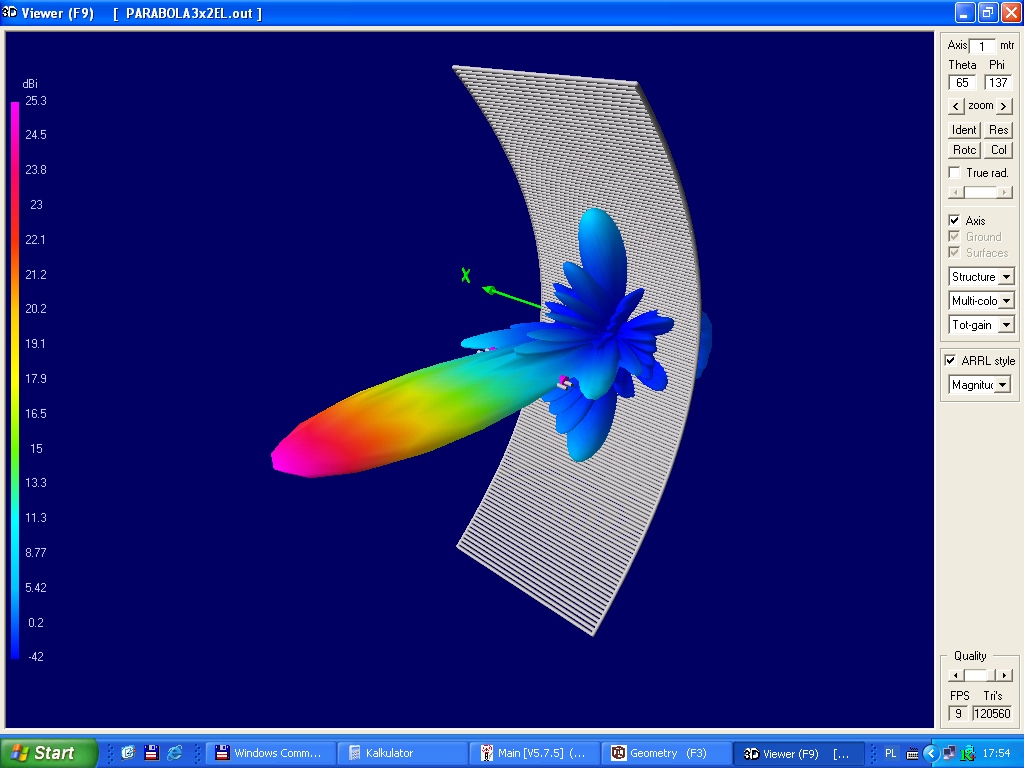

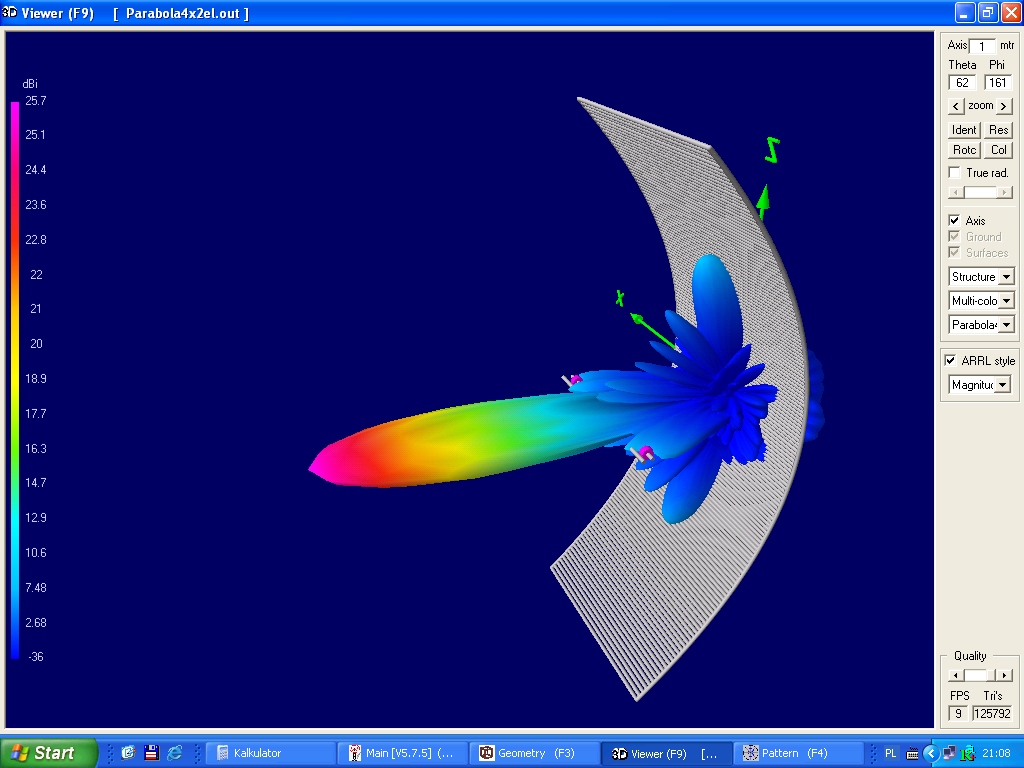

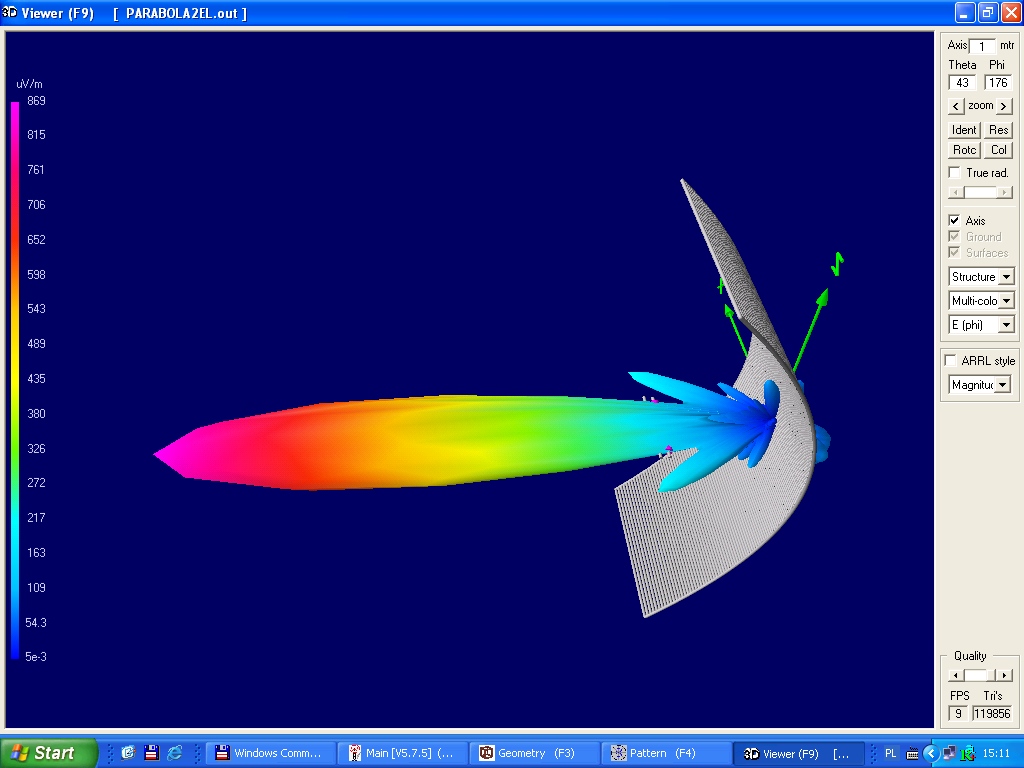

Moja symulacja załozeń oświetlacza i samej anteny na 4NEC2
To zdjęcie było moją inspiracją do poeksperymentowania z antena - "cylindryczna parabola" dla DX-owania na paśmie 23 cm

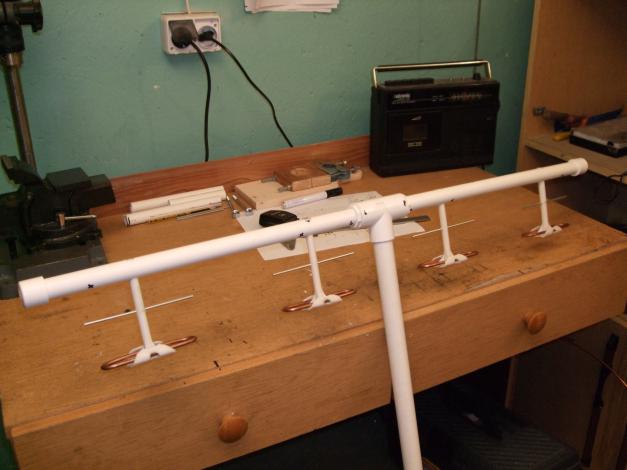

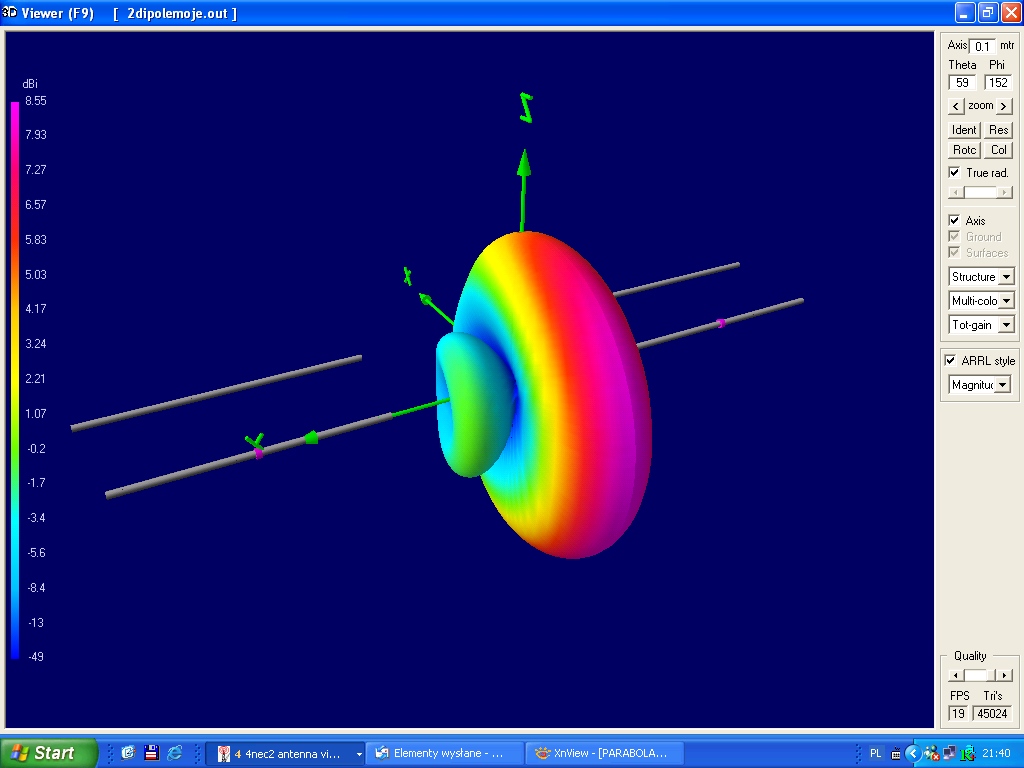

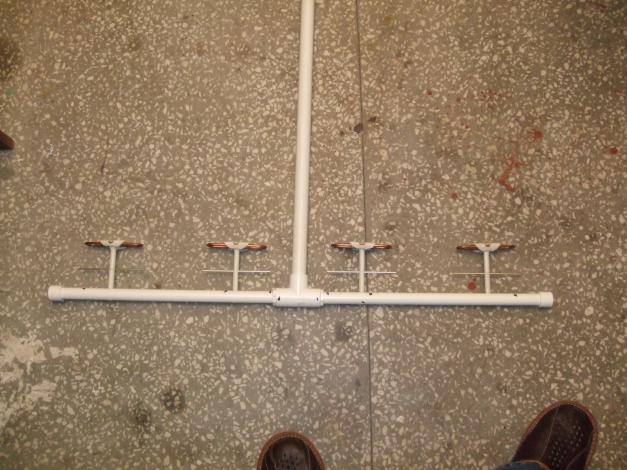

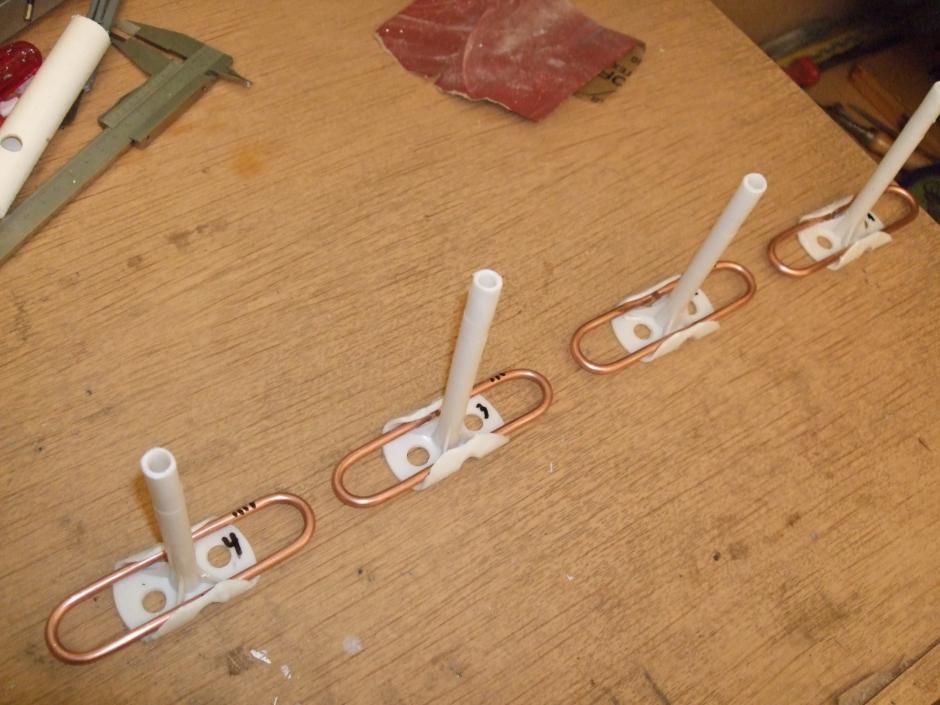

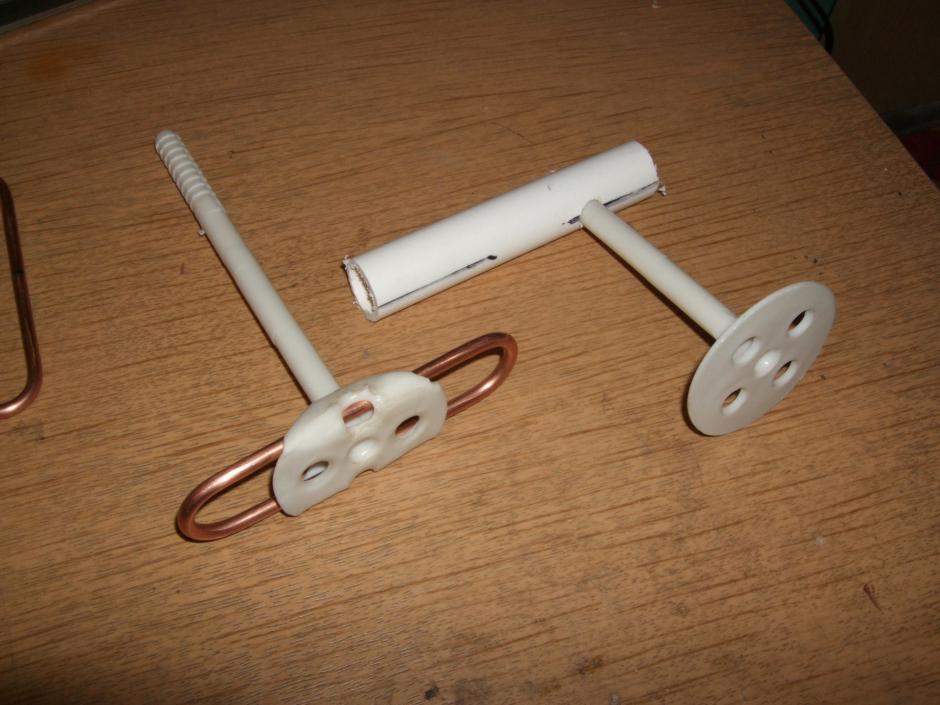

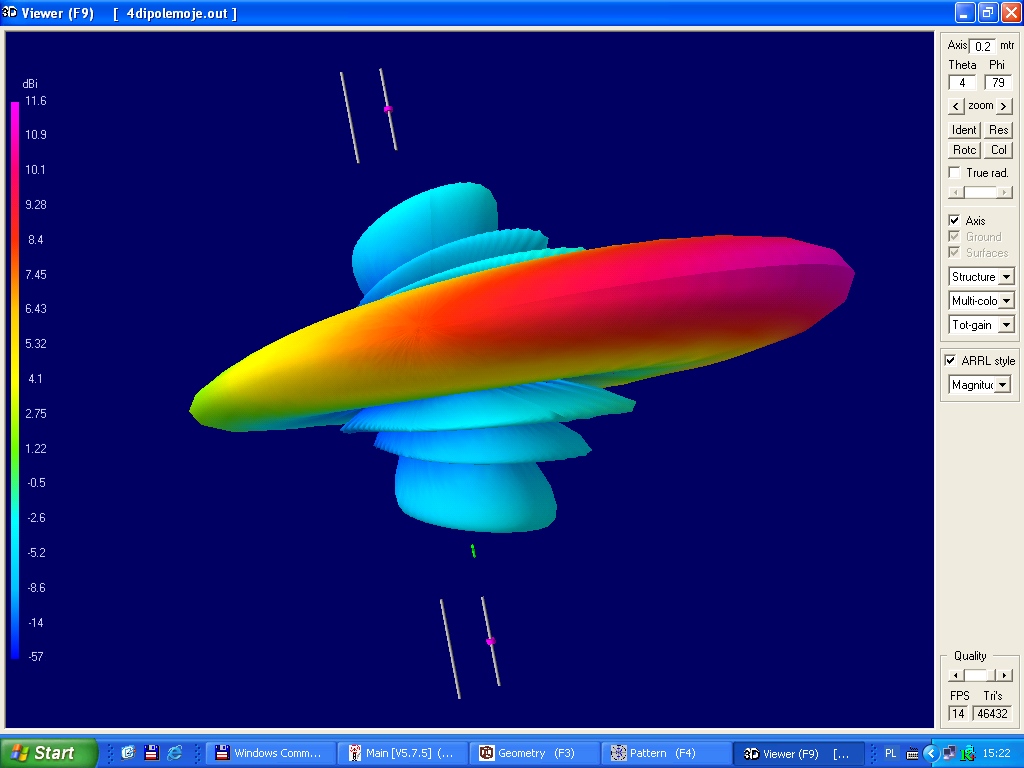

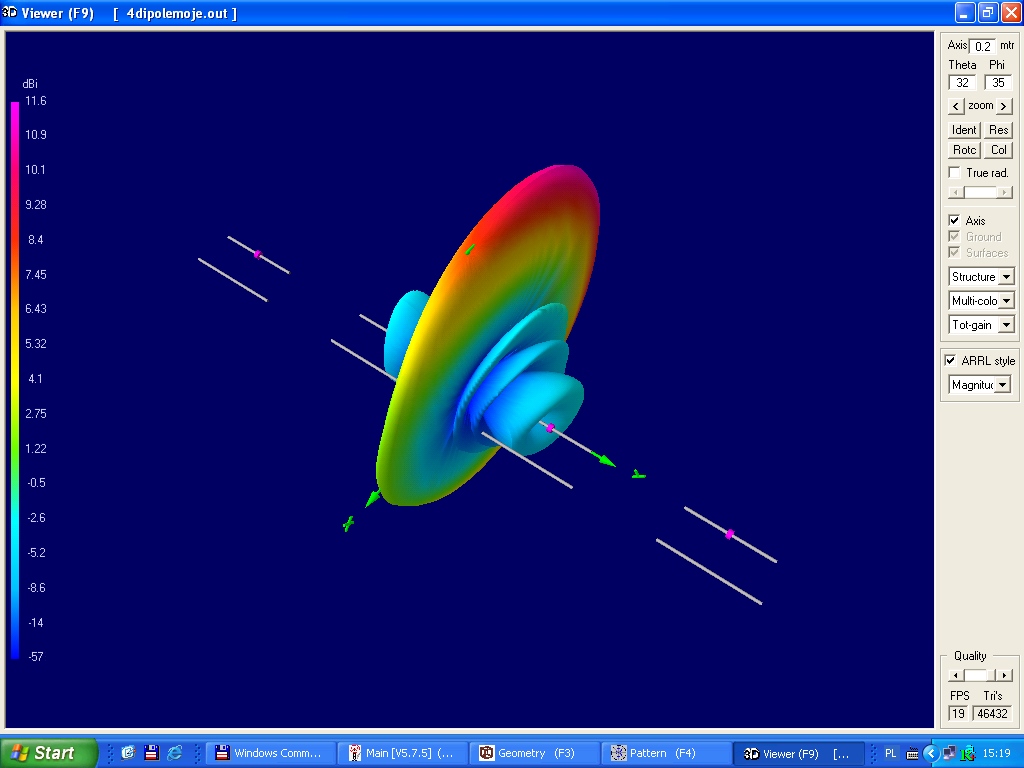

Najpierw sprawdzenie założeń co do oświetlacza- wibrator z reflektorem razy 2 i razy 4
|
|
|
|||
|
|
|

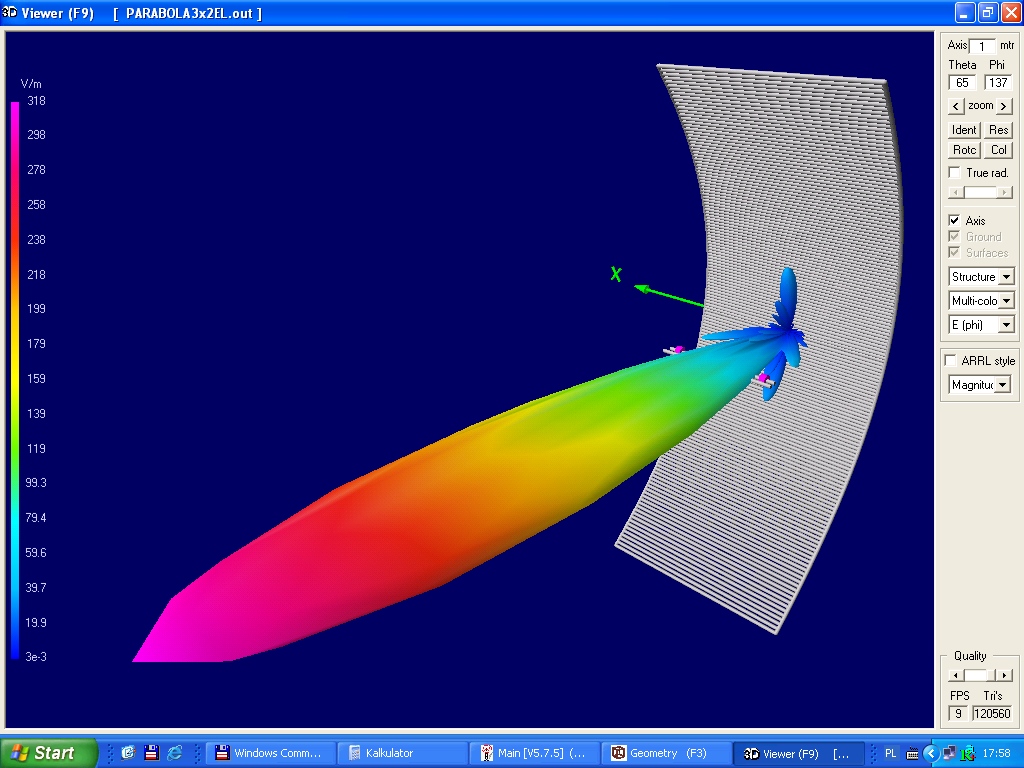

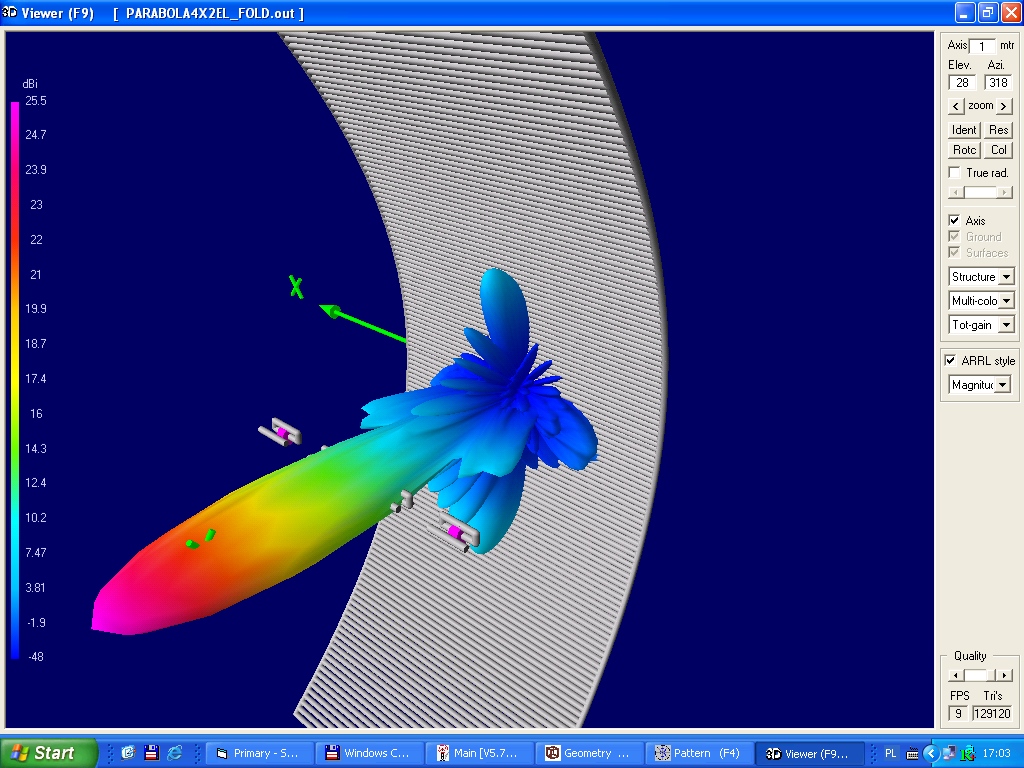

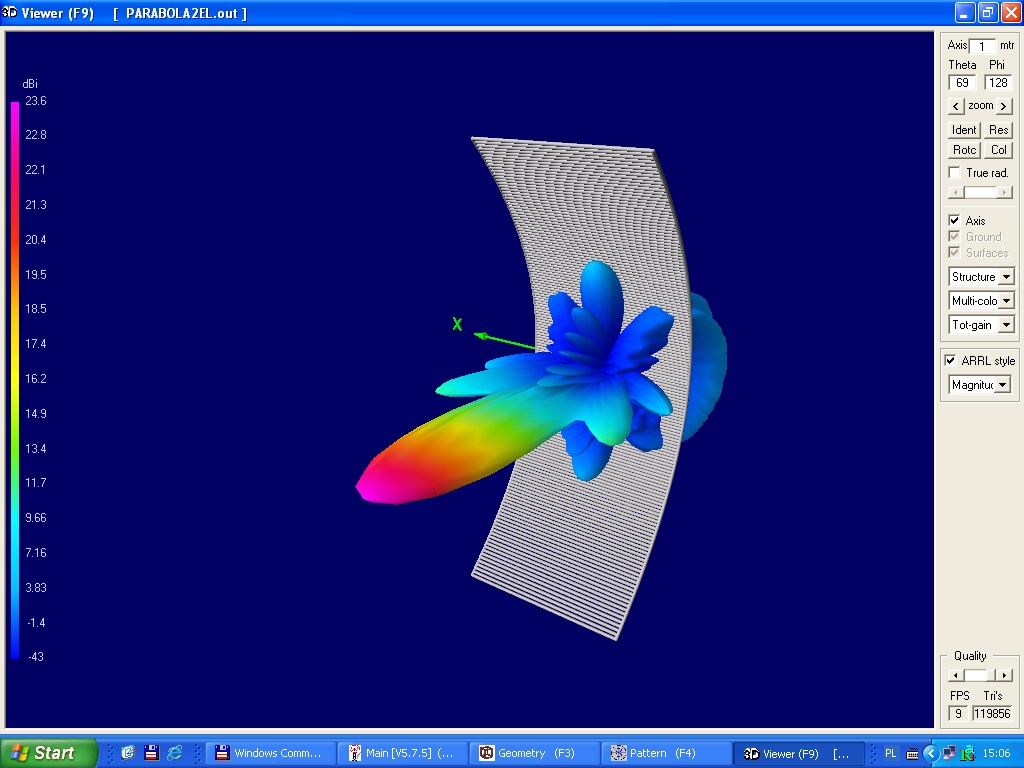

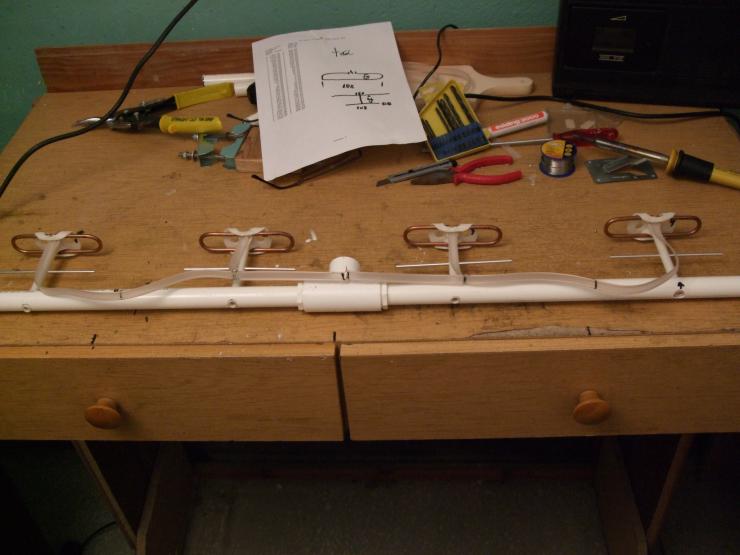

Potem próby symulacji oświetlenia paraboli 2 - 3 i 4 dipolami
|
|

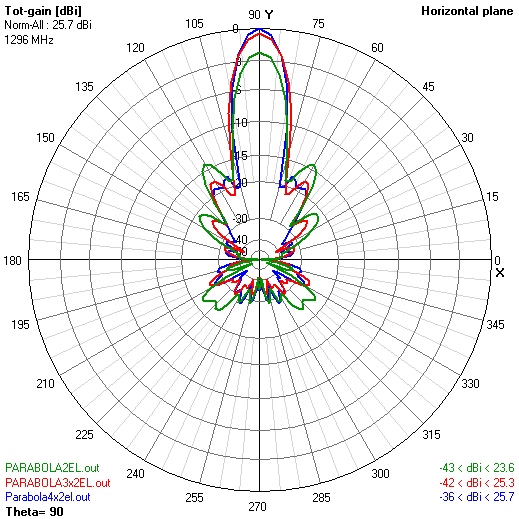

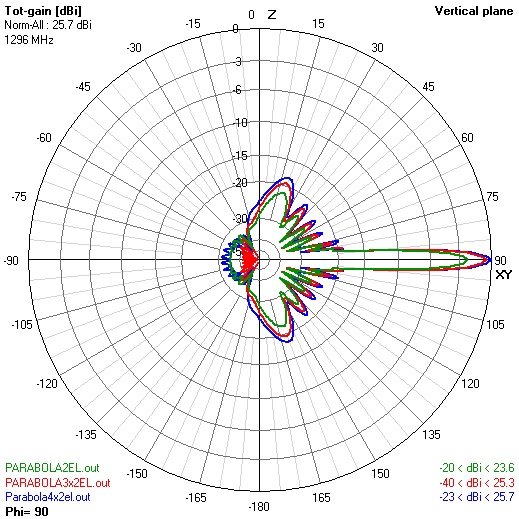

Porównanie wiązki paraboli w płaszczyźnie
poziomej i pionowej dla 2- 3 i 4 dipoli oświetlacza
poziomej i pionowej dla 2- 3 i 4 dipoli oświetlacza
Niedługo ją skończę i postawię !!!
cd. nastąpi
cd. nastąpi
Symulation on 4NEC2 for feed and whole antenna
---------->>>>>>
---------->>>>>>

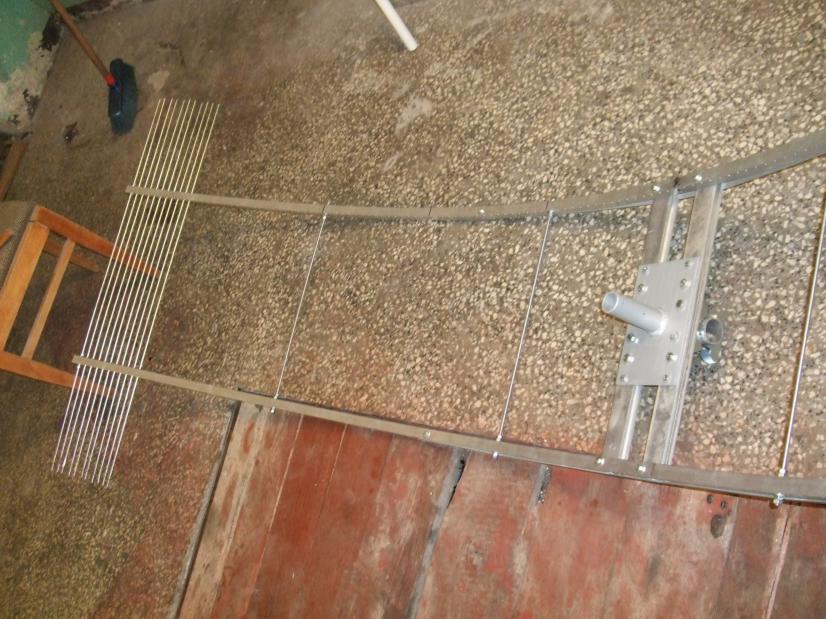

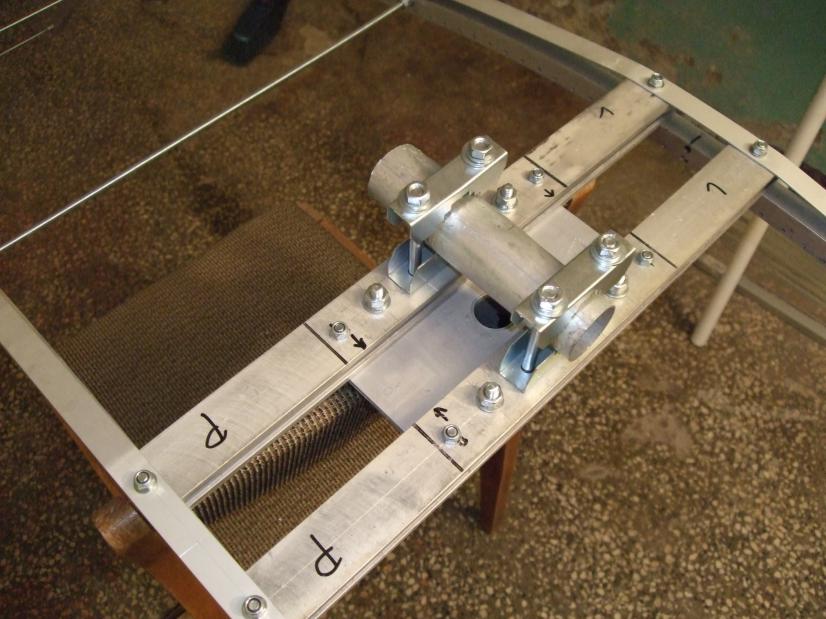

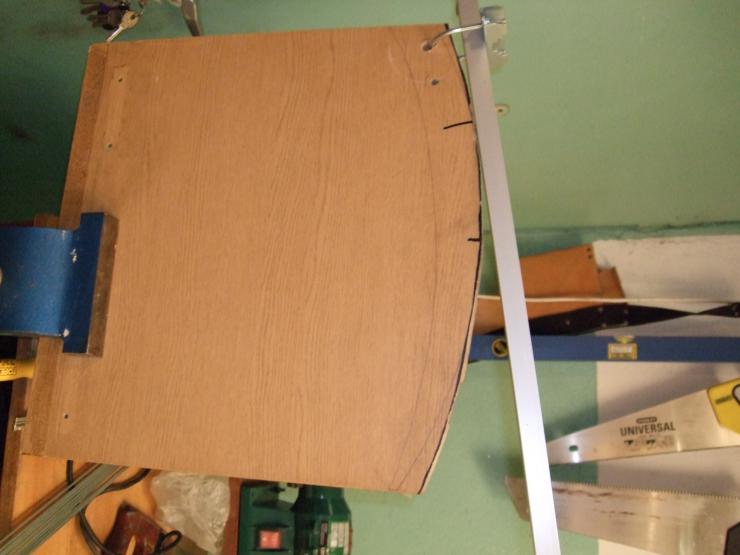

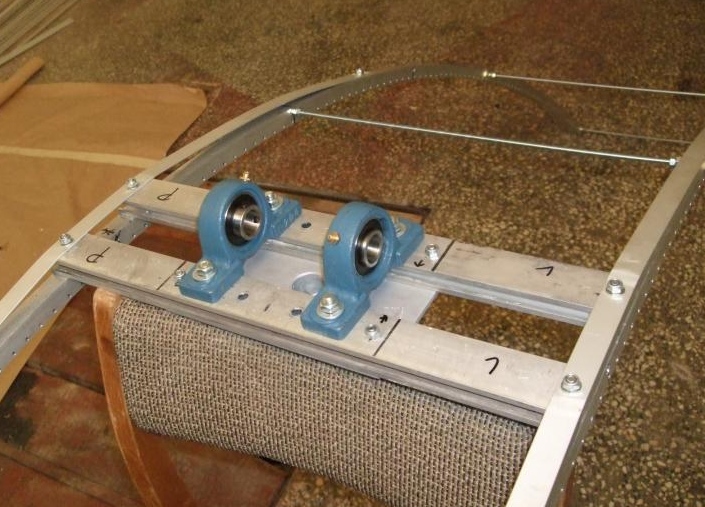

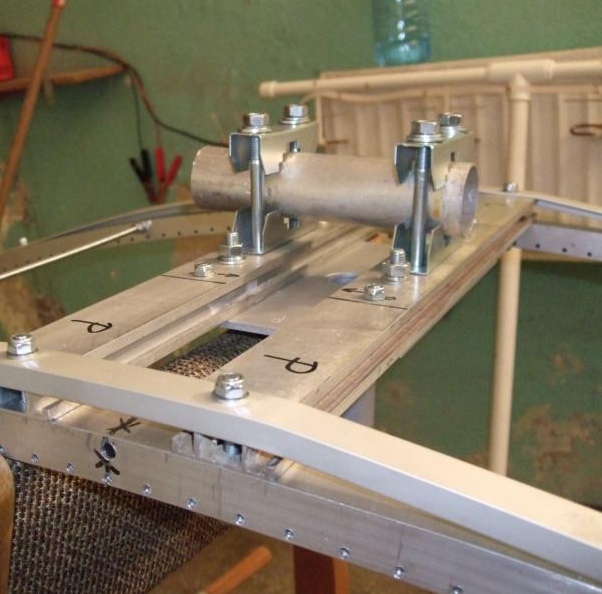

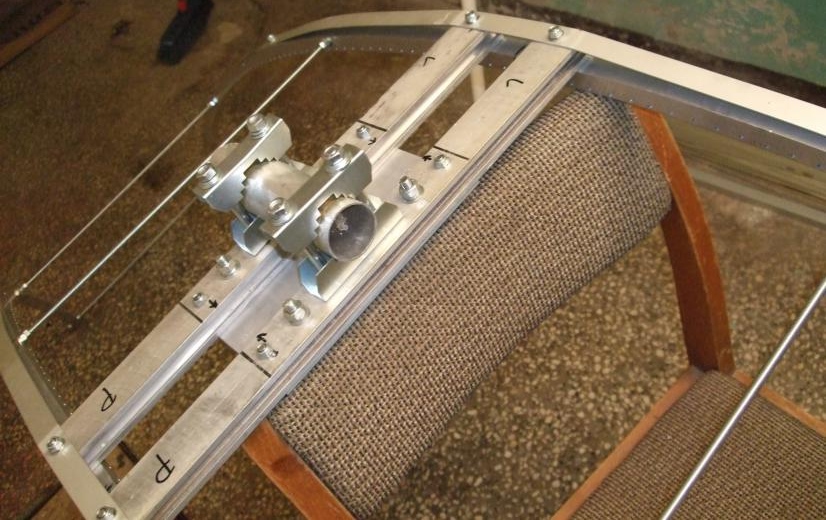

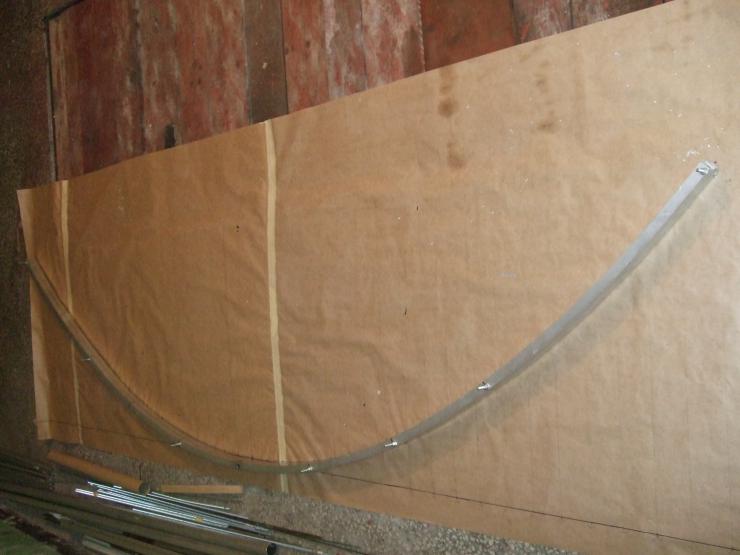

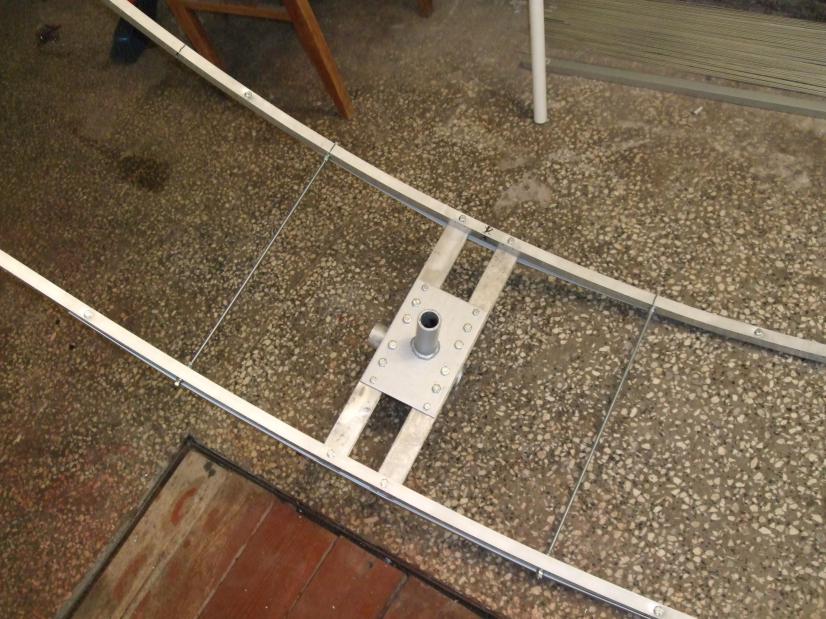

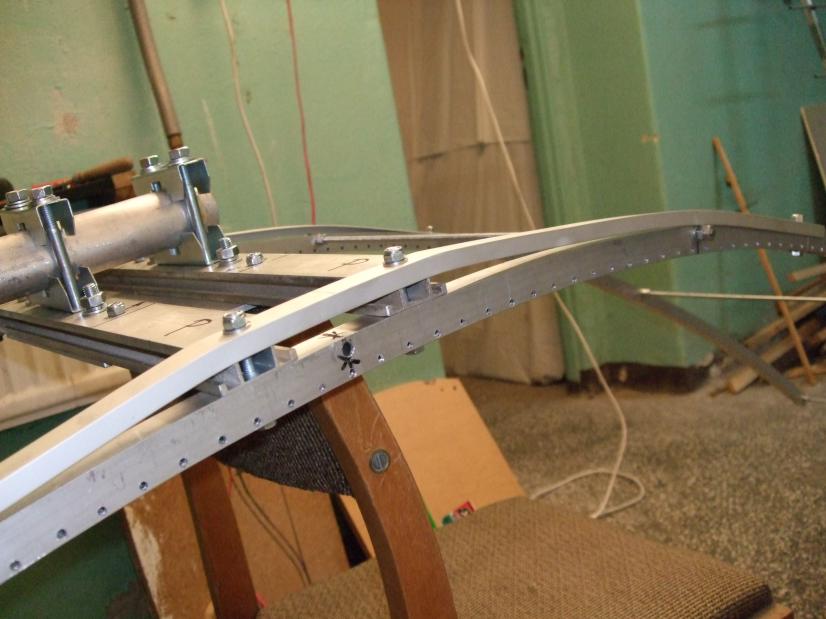

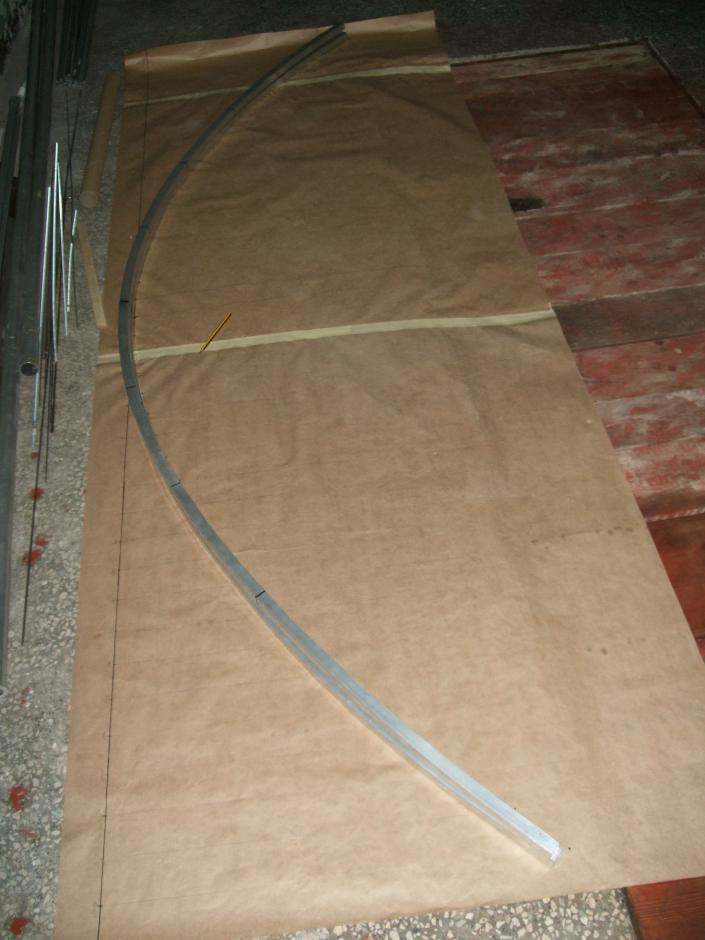

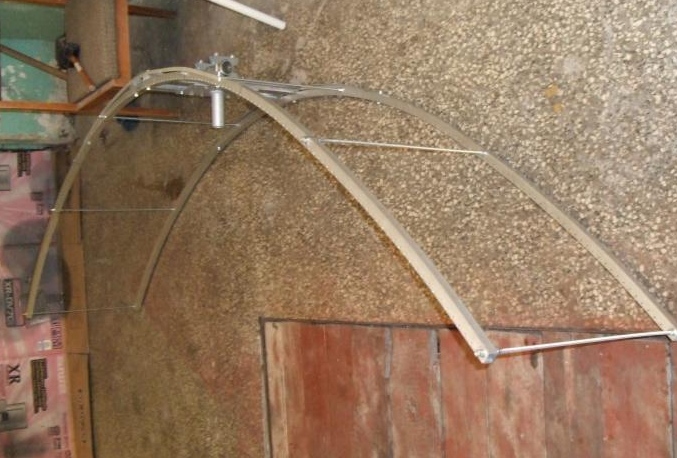

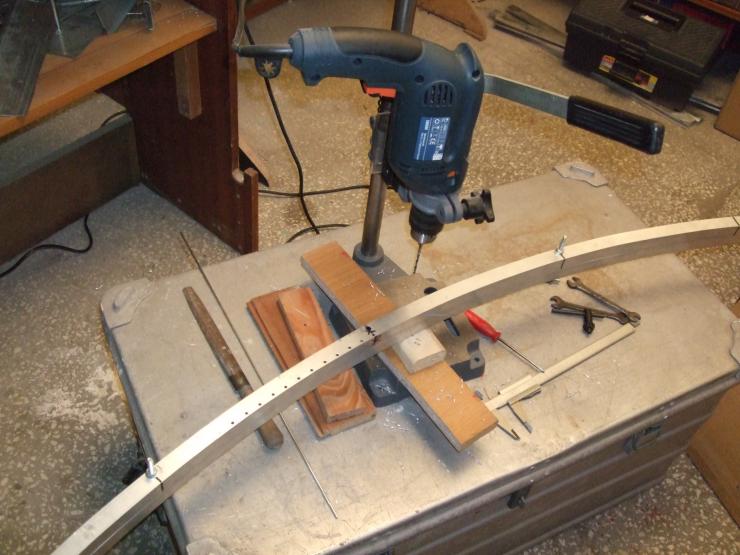

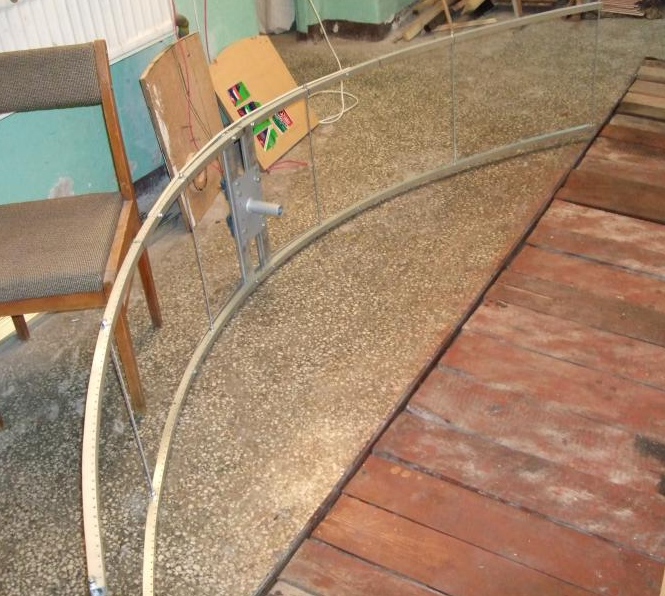

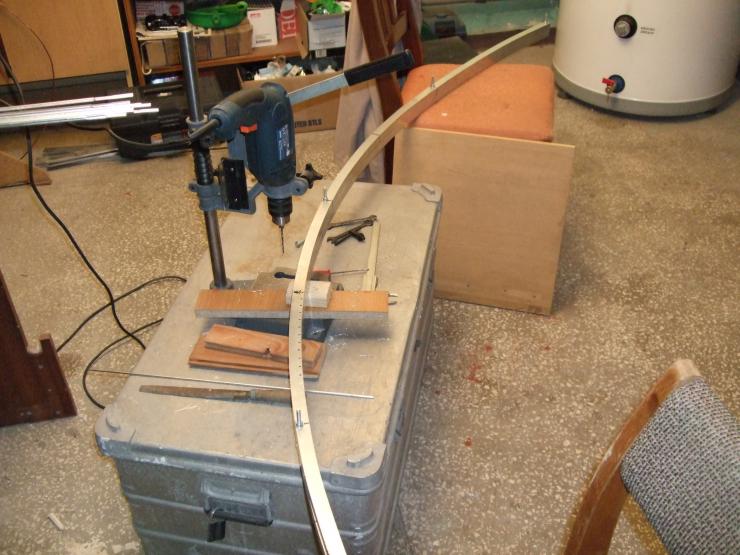

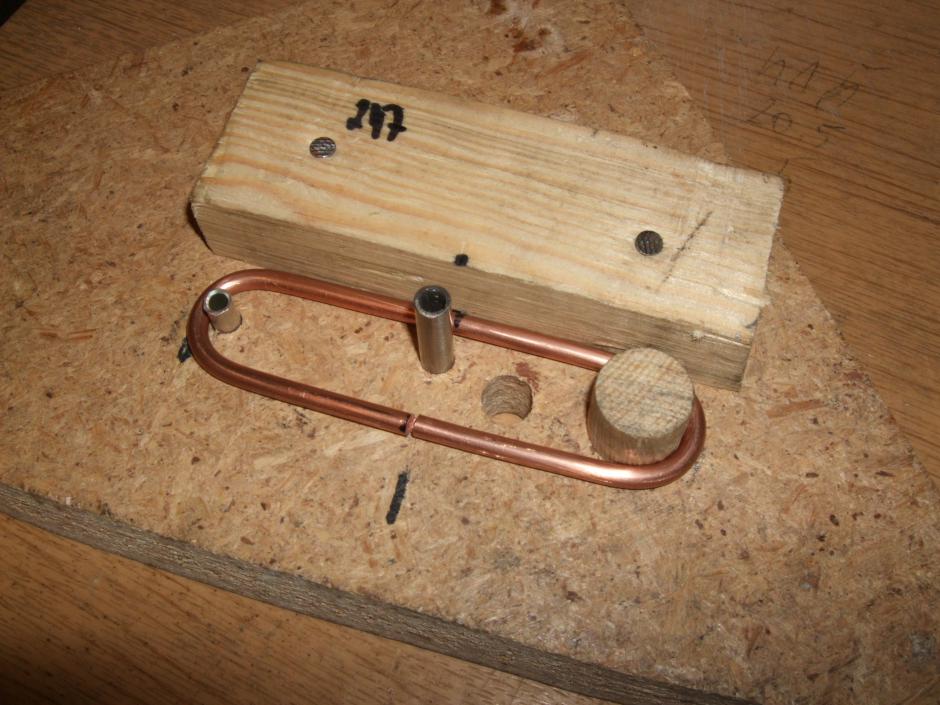

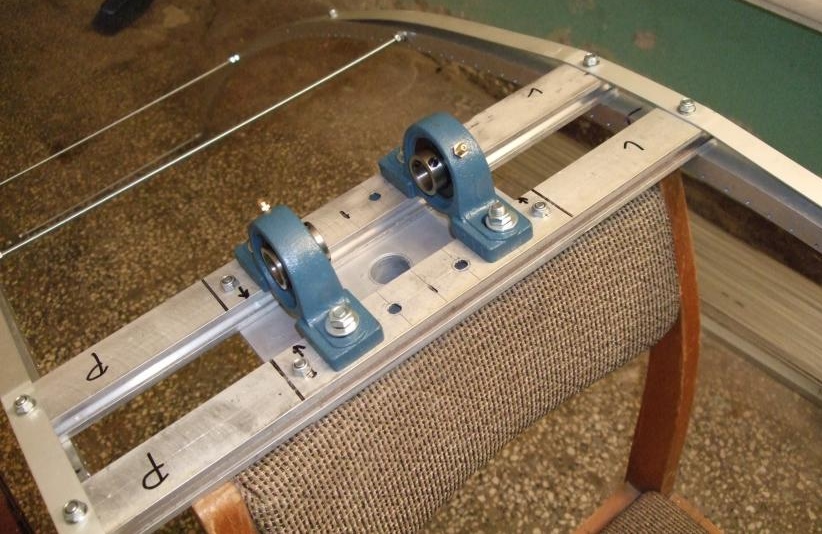

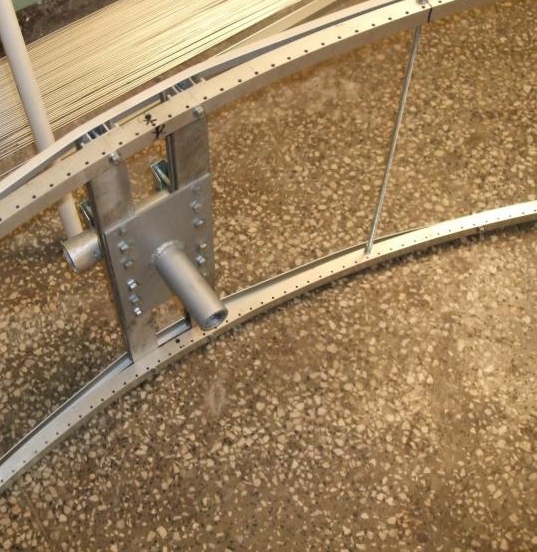

Implementation
in garage
---------->>>>>>
in garage
---------->>>>>>
Assumption :
Freq-1296MHz
High -2,6 m
Wide- 1m
Gain - 25dbi
Freq-1296MHz
High -2,6 m
Wide- 1m
Gain - 25dbi
