My "Cylindrical Parabola" - Project
Copyright © 2005 by
"sp2ipk"
All Rightreserved
sp2ipk@wp.pl
"sp2ipk"
All Rightreserved
sp2ipk@wp.pl
 |
Data :
Freq-1296MHz
High -2,6 m
Wide- 1m
Gain - 25dbi
Freq-1296MHz
High -2,6 m
Wide- 1m
Gain - 25dbi
|
|
||
|
|
||
|
|
||
|
|
||
|
|
Antena jest wykonana, zainstalowana i pracuje !!!
( jeszcze nie do końca tak jak bym chciał i jak wynikało z założeń
- problem z oświetlaczem, za cieniutki i wiotki maszt, słaby rotator-
mam jednak nadzieję sie z tymi problemikami uporać w najbliższym czasie)
Niemniej jednak w dniu 21.04.09 zrobiłem na niej kilka łaczności:
SK7MW JO65mj - 425km
SM7LCB JO86gh - 326km
SM7GEP JO77ip - 512 km
SM7DTE jo75cn - 368 km
no i najważniejsze łączności: ze Sławkiem SP2WPY - JO94fl Gdańsk, dzięki pomocy którego mogłem wykonać pierwsze praktyczne testy tej anteny.
( jeszcze nie do końca tak jak bym chciał i jak wynikało z założeń
- problem z oświetlaczem, za cieniutki i wiotki maszt, słaby rotator-
mam jednak nadzieję sie z tymi problemikami uporać w najbliższym czasie)
Niemniej jednak w dniu 21.04.09 zrobiłem na niej kilka łaczności:
SK7MW JO65mj - 425km
SM7LCB JO86gh - 326km
SM7GEP JO77ip - 512 km
SM7DTE jo75cn - 368 km
no i najważniejsze łączności: ze Sławkiem SP2WPY - JO94fl Gdańsk, dzięki pomocy którego mogłem wykonać pierwsze praktyczne testy tej anteny.
Dane:
Czestotliwość - 1296MHz
Wysokość - 2,6 m
Szerokość 1 m
Szkielet - dwa profile aluminiowe kwadrat
20x20 mm od ługości 3m
Pow. reflektora -pręty aluminiowe fi 3mm dł 1m
rozmieszczone poziomo co 18 mm
Zysk ok - 25dBi
Czestotliwość - 1296MHz
Wysokość - 2,6 m
Szerokość 1 m
Szkielet - dwa profile aluminiowe kwadrat
20x20 mm od ługości 3m
Pow. reflektora -pręty aluminiowe fi 3mm dł 1m
rozmieszczone poziomo co 18 mm
Zysk ok - 25dBi

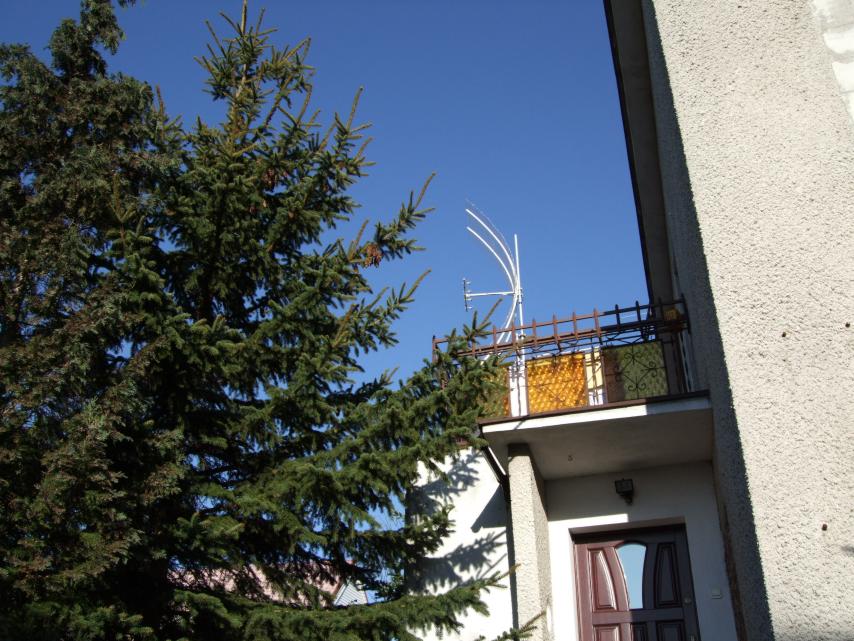

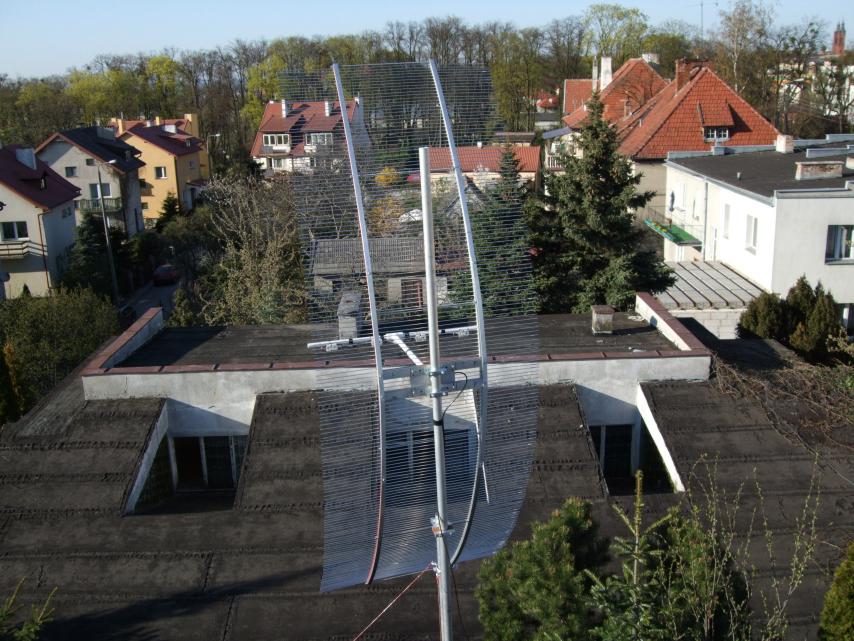

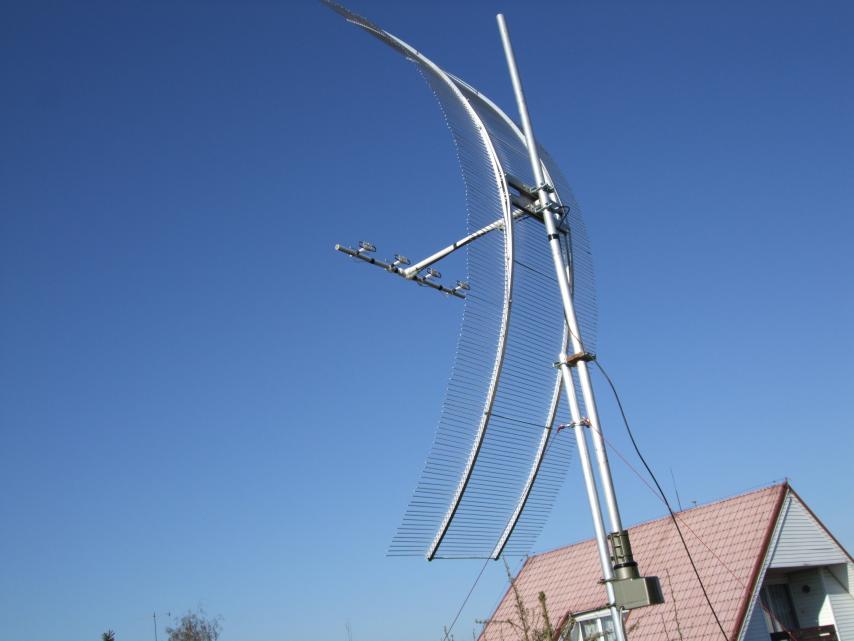

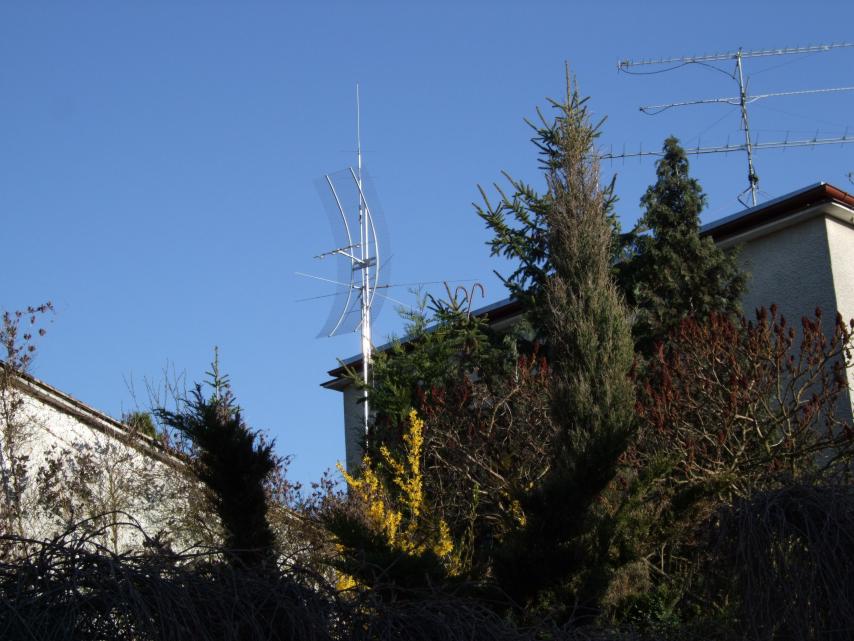

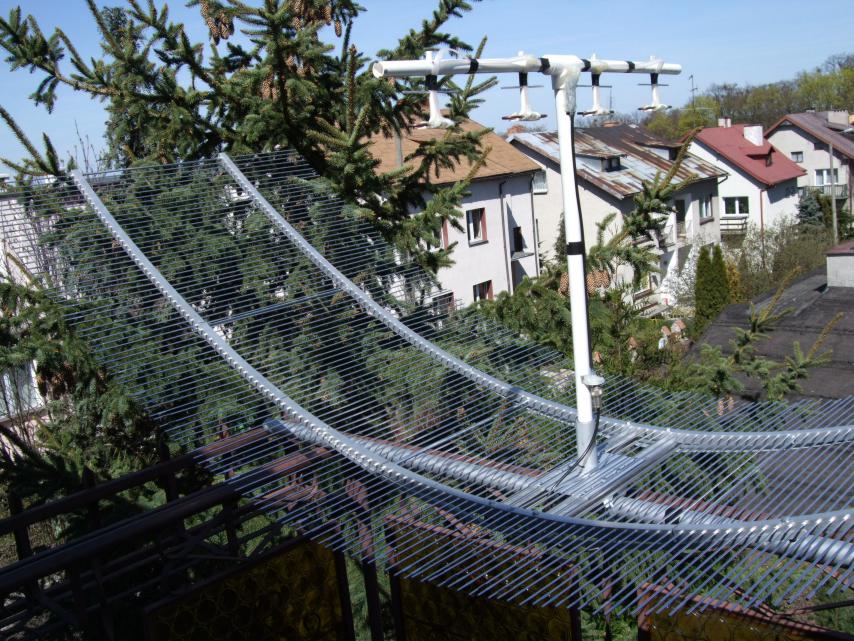

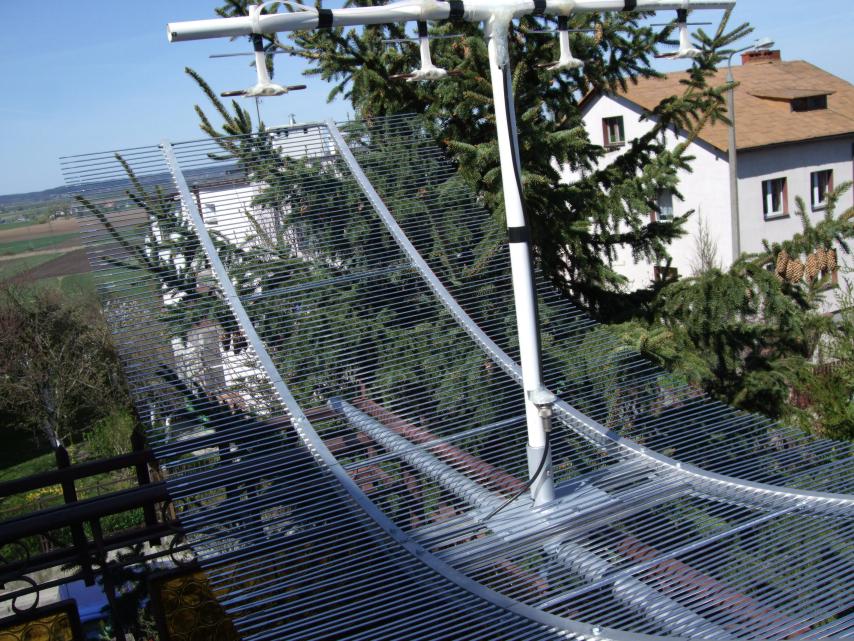

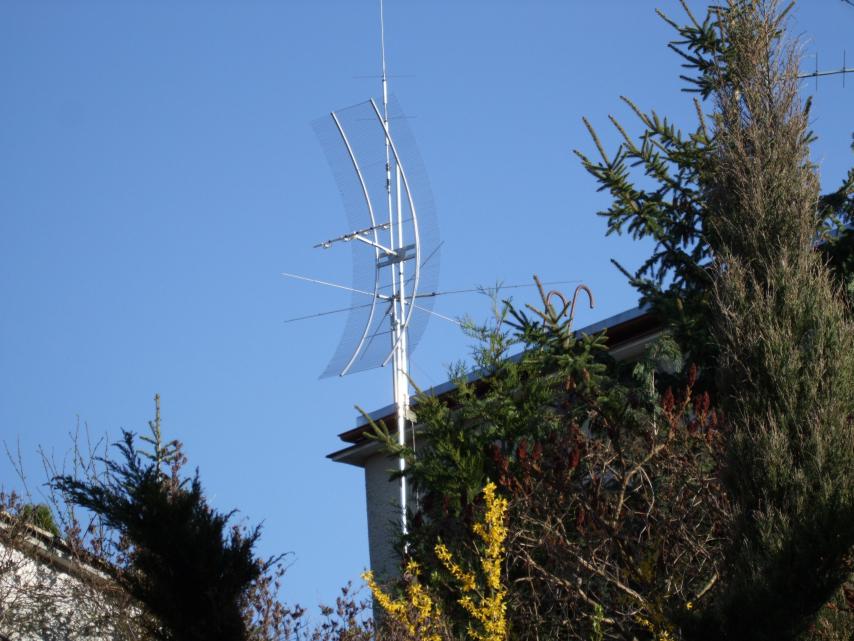

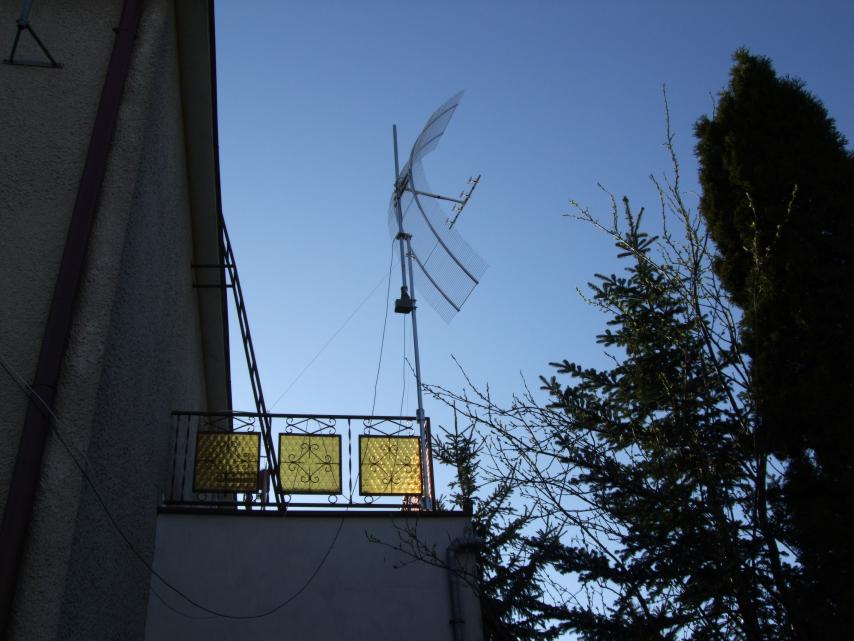

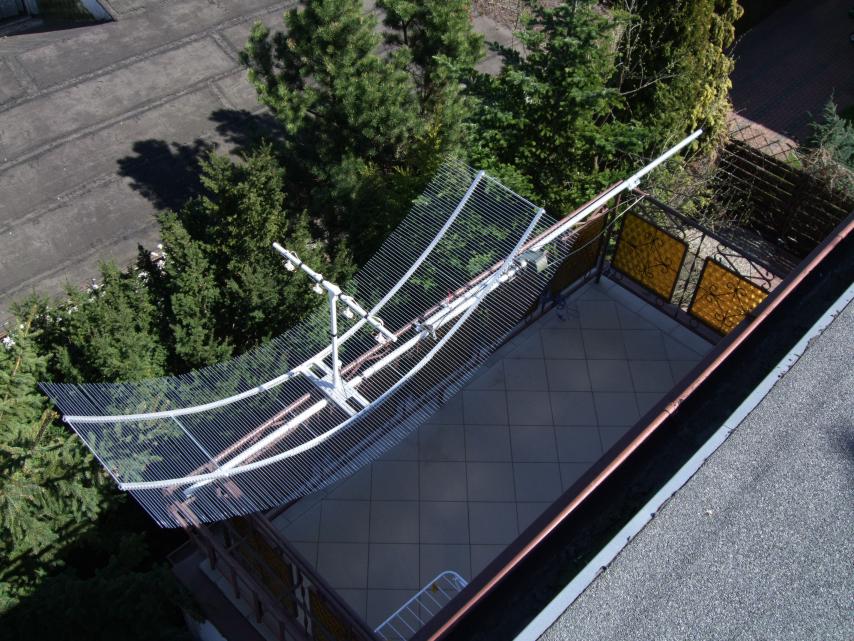

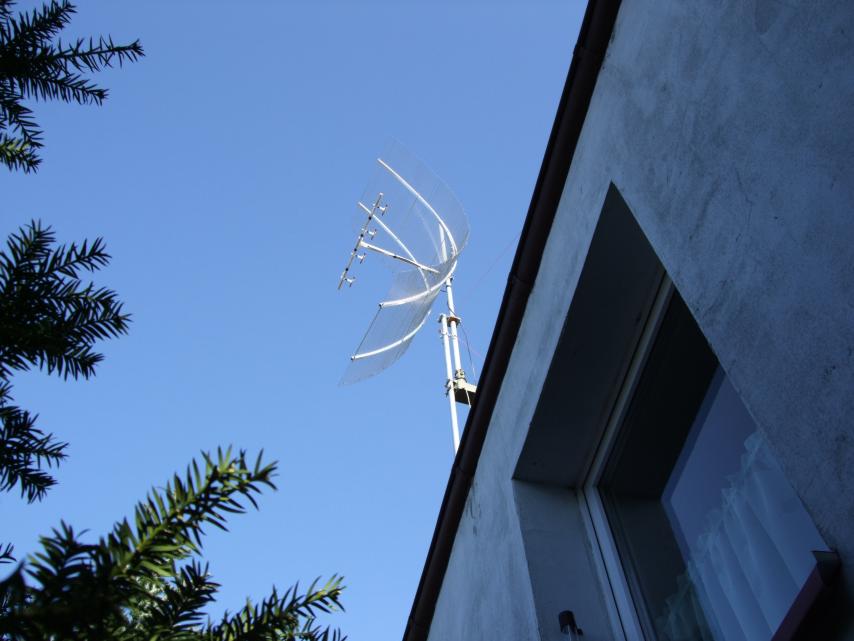

Kilka zdjęć mojej nowej anteny
(Niestety muszę ja parkować)
(Niestety muszę ja parkować)
New antenna is ready, instaled and working !!!
( with small problems- feed should be improved , weak mast pipes, rotator )
( with small problems- feed should be improved , weak mast pipes, rotator )
With this antenna during tests I made few QSO's
with ---------------->>>
with ---------------->>>
My new antenna
pictures ------>>>
pictures ------>>>
