Któregoś dnia próbowałem zrobic na moim starym Icomie 732 łączność w paśmie 14 MHz na HF. Skrzynka antenowa za nic nie chciała dostroić anteny. Sprawdziłem i stwierdziłem, że antena jest lużna na pierwszym od dołu trapie (chybocze się) . Po zdemontowaniu anteny okazało sie, że CP6 jest uszkodzona. Zrobiłem prosty pomiar omomierzem. Wyszło, że ten chyboczący się trap jest wewnątrz uszkodzony. Po rozebraniu okazało się, że wyprowadzenie jednej z cewek w punkcie lutowniczym było złamane. Przyczyną była zbyt mała odporność konstrukcji trapu anteny na silne wiatry. Po polutowaniu i połączeniu ponownym wszystkich elementów ( dodatkowe opaski zaciskowe na trapie ) jakiś czas był spokój. Jednak po kilku miesiącach ze wzgledu na luzy na tym trapie ponownie musiałem zdemontować antenę i dołożyć jeszcze solidniejsze opaski. Jaki wpływ będą miały te dość duże opaski, na charakterystykę promieniowania anteny, nie wiem.
Dla sprawdzenia zrobiłem po kilka łączności na każdym paśmie- wyglądało nie najgorzej.

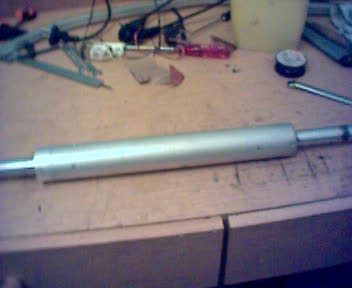

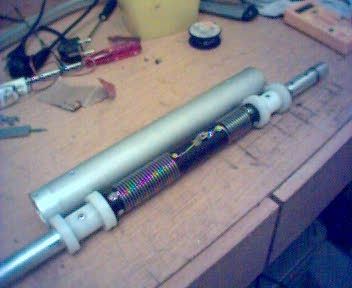

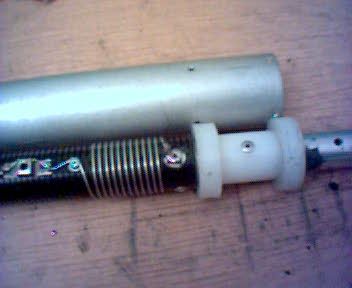

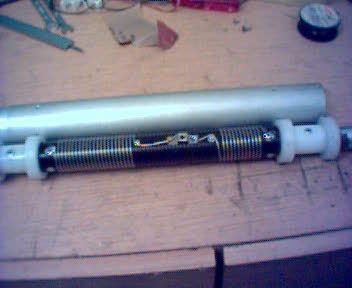

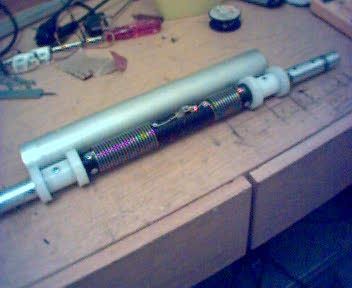

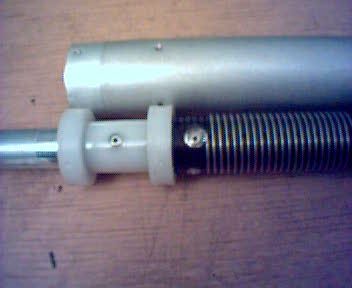

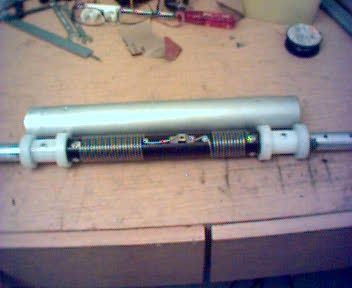

( Niestety zdjęcia zrobiłem telefonem i są mało czytelne ale daja pogląd - ta czarna tulejka na której są nawinięte cewki to tylko cieniutki plastik)
Moje wnioski : konstrukcja trapów w CP6 jest najdelikatniej mówiąc nie do końca przemyślana pod kątem wytrzymałosci mechanicznej. Gdyby kogoś temat mocniej interesował -służę informacjami.

==xxxxx==

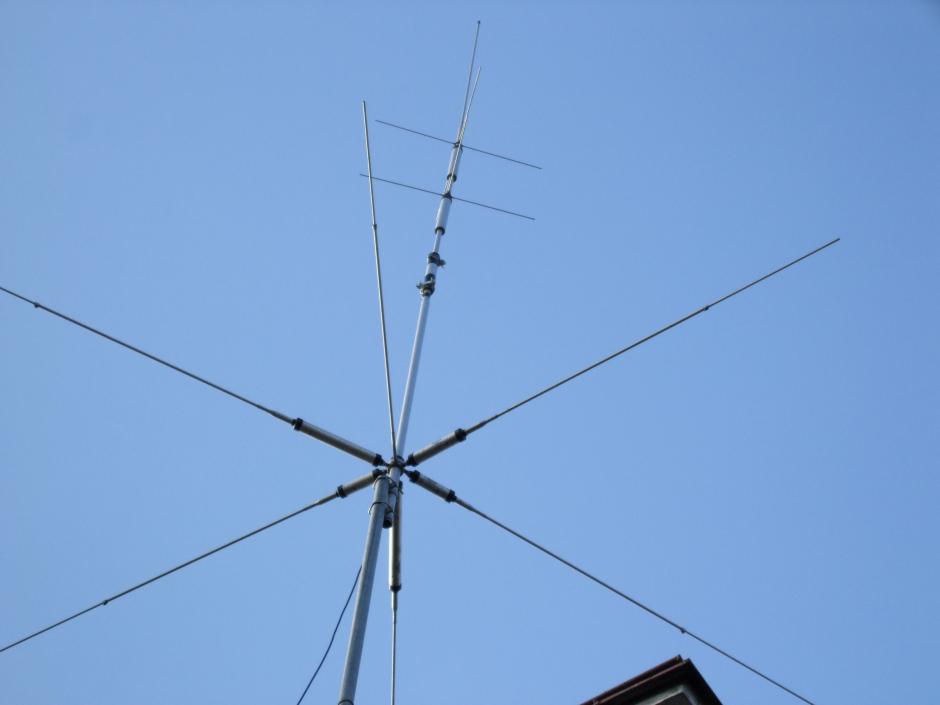

One day I wanted to have QSO on 14Mhz band and my ICOM 732 ATU couldn"t make appropriate match- I checked it and I was concerned - I found out : my CP 6 antenna
was dead.
I removed it from the mast and made some measurements . After demontage I saw that

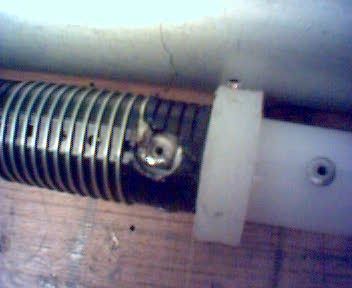

one of the antenna coils, on metal connector was disconnected - broken.
It was an effect of weak trap's mechanical construction, because the mechanical connection between plastic inner sleeve and alu pipe has slacked off and was not enough tight after wind operation.

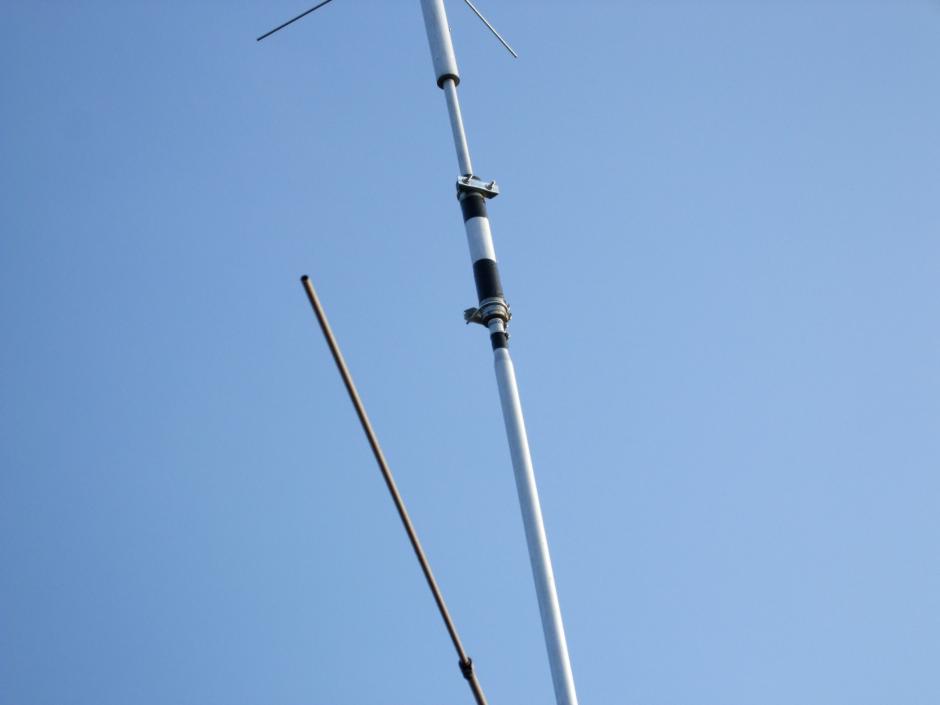

I fixed it all by resoldering coil connection and putting hose clamps outside both sides of alu sleeve at final assembling.
I'm not sure about these hose clamps influence on antennas radiating pattern.
Conclusion: mechanical construction of CP6 traps can be too weak, to work in windy areas.
/If someone is interested in details - please contact with me -Sorry for these poor telephone pictures/
